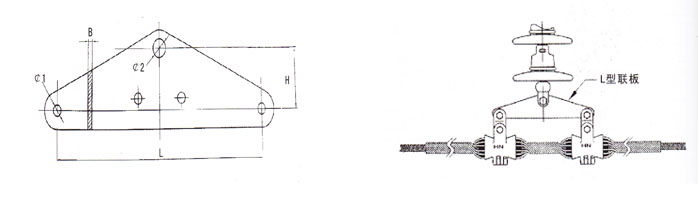

■L型联板技术规格及参数Specification



■L型联板技术规格及参数Specification

型号 type	B	H	L	￠1	￠2	标称破坏负重 Rated failure ≥（KN）
L-0730	12	70	300	18	20	70
L-1034	16	70	340	18	20	100
L-1250	16	70	500	18	24	120
L-1650	16	100	500	20	26	160
L-2160	16	100	600	20	30	210
L-2570	16	110	700	24	33	250
L-3080	18	110	800	26	39	300

热镀锌钢制件
注：L型联板为预绞式悬双垂线夹的配套使用件，需要独订购。

LB型联板
■用途Application
LB型联板用于呈垂直排列布置的二分列导线用的双支点悬垂线夹的组装。主要用于垂直排列布置的二分列导线用的悬垂线夹的组装，以用其它需要LB联板组装的地方。

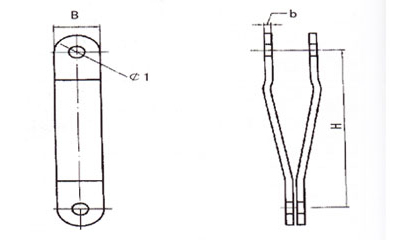

■LB型联板技术规格及参数Specification

型号 type	主要尺寸Dimensions				标称破坏负重 Rated failure ≥（KN）
	H	B	b	￠1
LB-0430	300	40	6	17.5	40
LB-0630	300	45	6	17.5	60
LB-0730	300	45	6	17.5	70
LB-0930	300	50	8	17.5	90
LB-1040	400	50	8	20.0	100
LB-1240	400	50	8	20.0	120

W、WS碗头挂板
■用途Application
碗头挂板用来与悬式绝缘子下端的球脚相连，下端的单孔与心形环相连，完成绝缘子串与预绞式悬垂线夹、预绞式耐张线夹的连接。与导线用预绞式悬垂线夹、预绞式耐张线夹配套，适用于架空输电线路、配电线路和变电所在杆搭上固定钢芯铝绞线、铝绞线等导线。

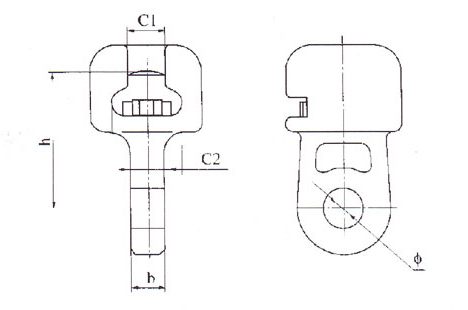

■W型碗头板技术规格及参数Specification

型号 type	主要尺寸Dimensions					连接标记 Designated Size of coupling	标称破坏负重 Rated failure ≥（KN）	重量 Weiht（Kg）
	b	c1	c2	h	￠
W-7A	16	19.2	34.5	70	20	16	70	0.80
W-7B	16	19.2	34.5	115	20	16	70	0.92
W1-10	18	19.2	34.5	85	20	16	100	0.90
W1-12	20	19.2	34.5	90	24	16	120	1.30
W-12	20	23.0	42.5	90	24	20	120	1.40
W-30	32	27.5	51.0	110	39	24	300	3.50

碗头挂板为铸钢件，弹簧销为青铜或不锈钢件，闭口销为不锈钢件，钢铁制件热镀锌。

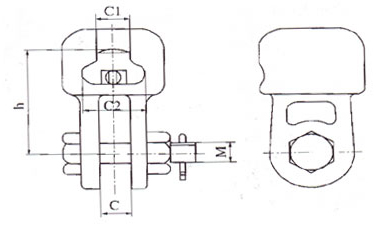

■WS型碗头板技术规格及参数Specification

型号 type	主要尺寸Dimensions					连接标记 Designated Size of coupling	标称破坏负重 Rated failure ≥（KN）	重量 Weiht（Kg）
	b	c1	c2	M	h
WS-7	18	19.2	34.5	16	70	16	70	0.97
WS-10	20	19.2	34.5	18	85	16	100	1.70
WS-12G	20	19.2	34.5	18	85	16	120	1.70
WS-12	24	23.0	42.5	22	90	20	120	3.81
WS-12X	24	19.2	34.5	22	90	16	120	3.10
WS-12A	20	19.2	34.5	22	85	16	120	1.80
WS-16	26	23.0	42.5	24	95	20	160	2.64
WS-20	30	27.5	51.0	27	100	24	200	4.30
WS-20DF	30	23.0	42.5	27	100	20	200	4.50
WS-30	36	27.5	51.0	36	110	24	300	5.70
WS-16G	22	23.0	42.5	24	95	20	160	2.64
WS-21G	24	27.5	51.0	24	100	24	210	3.50
WS-32G	32	27.5	51.0	30	110	24	320	4.80
WS-42G	36	32.0	59.0	36	120	28	420	5.60

碗头挂板为铸钢件，弹簧销为青钢或不锈钢件，闭口销为不锈钢件，钢件制件热镀锌。

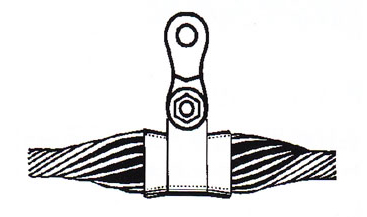

ZHX挂环
■用途Application
ZHX挂环与悬垂线夹配套使用，适用于架空输电线路、配电线路和变电所在杆搭上固定导线\地线用

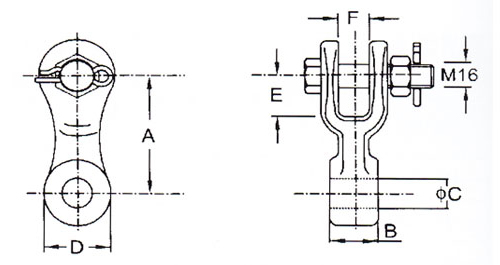

■ZHX挂环技术规格及参数Specificatio

型号 type	主要尺寸Dimensions						重量 Weiht（Kg）	标称破坏负重 Rated failure ≥（KN）
	A	B	C	D	E	F
ZHX-15B	79	13	17	38	38	21	0.5	70
ZHX-20B	79	19	17	38	38	21	0.5	90
ZHX-25B	79	27	21	38	38	21	0.8	110
ZHX-25M	79	54	21	38	38	21	0.8	110

闭口销为不锈钢制件，其余为热镀锌钢制件。

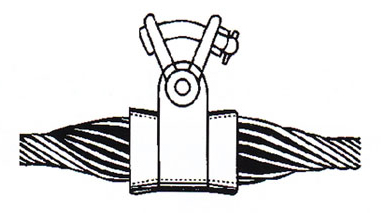

V型挂环■用途Application
V型挂环与垂直线夹配套使用，适用于架空输电线路、配电线路和变电所在杆搭固定导线\地线用。

■V型挂环技术规格及参数Specification

型号 type	主要尺寸Dimensions				标称破坏负重 Rated failure ≥（KN）
	d	A	M	a
V-7	18	15.9	20	60	70
V1-7	18	19.1	20	60	90
V-8	21	20.6	20	60	111
V1-8	21	54.0	20	60	111

闭口销为不锈钢制件，其余为热镀锌刚制件。
