一、产品型号命名方法：
产品名称：NXL楔型铝合金耐张线夹
1.选用非磁性高强度抗氧化铝合金材料制造，无电能损耗；
2.楔块锁紧结构，安装简便可靠；
1.工频耐压：≥30kV保压1分钟不击穿；
2.绝缘电阻：＞1.0×1014Ω；
线夹的外形如图1所示，线夹由楔体、楔块、压盖三部分组成，均采用高强度铝合金压铸而成，本产品具有安装方便可靠等优点，具体选型请参照下表：
表1
产品名称：NXL楔型铝合金耐张线夹
型号表示方法：
NXL系列楔型铝合金耐张线夹,适用于20KV配电线路中,通过绝缘子等将架空导线固定在分段或终端耐张杆上,并将架空导线拉紧,绝缘罩与耐张线夹配套使用，起绝缘防护作用。
1.选用非磁性高强度抗氧化铝合金材料制造，无电能损耗；
2.楔块锁紧结构，安装简便可靠；
3.圆弧大面积抱紧，导线不易蠕变，握力大。
1.工频耐压：≥30kV保压1分钟不击穿；
2.绝缘电阻：＞1.0×1014Ω；
3.环境温度：-30℃～90℃。

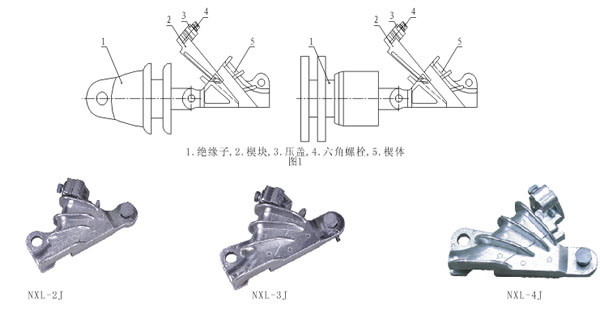

线夹的外形如图1所示，线夹由楔体、楔块、压盖三部分组成，均采用高强度铝合金压铸而成，本产品具有安装方便可靠等优点，具体选型请参照下表：
表1
| 型号 |
导线规格 mm2 |
缆外径mm |
握力 kN |
标称破坏载荷 kN |
配套绝缘罩 |
剥线长度 (mm) |
|
NXL-2J (20kV) |
JKLYJ-20/25 |
φ18.2 |
2.5 |
10.8 |
适 用 架 空 绝 缘 电 缆 |
不 剥 线 |
|
JKLYJ-20/35 |
φ19.2 |
3.4 |
||||
|
NXL-3J (20kV) |
JKLYJ-20/50 |
φ20.5 |
4.6 |
22.1 | ||
|
JKLYJ-20/70 |
φ22 |
6.7 | ||||
|
JKLYJ-20/95 |
φ23.7 |
8.9 | ||||
|
NXL-4J (20kV) |
JKLYJ-20/120 |
φ25.2 | 11.3 | 36.4 | ||
|
JKLYJ-20/150 |
φ26.7 | 13.6 | ||||
|
NXL-5J (20kV) |
JKLYJ-20/185 |
φ28.3 |
17.3 | 45.5 | ||
|
JKLYJ-20/240 |
φ30.6 | 22.5 | ||||
|
JKLYJ-20/300 |
φ32.8 |
28.2 |
