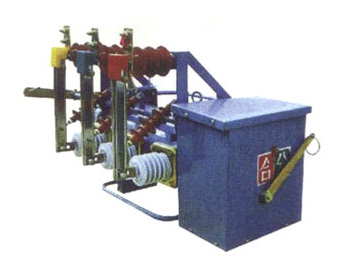

LW3-10系列户外六氟化硫断路器

LW3-10系列户外六氟化硫断路器

    我要分享:
一、概述
LW3-10系列户外交流高压SF6气体作为来灭弧和绝缘介质,适用于10KV三相交流50Hz输配电网中,并作为控制和保护之用。产品分别为Ⅰ型和Ⅱ型两种。Ⅰ型配手力储能弹簧机构,主要作为柱上断路器使用。Ⅱ型配电动机储能弹簧机构,具有就地手控操作、远距离自动控制和自动重合闸操作功能,除作为柱上断路器使用外,还适用于中小型变电站作为控制和保护之用。

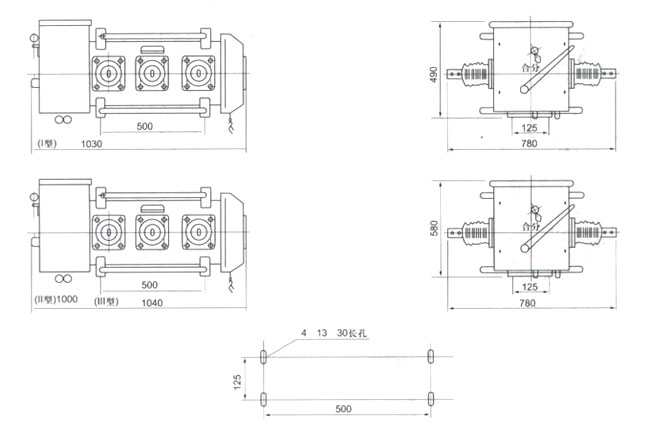

二、外型及安装尺寸
额定电压
(KV)
额定电流
(KA)
额定短路开断电流
(KA)
额定短路
关合电流
(KA)
额定峰值
耐受电流
(KA)
额定短路
耐受电流
(KA)
额定短路
持续时间
(S)
额定短路电流开断次数
(次)
重量(kg)
10 400
630
6.3
8
12.5
16
20
31.5
16
20
31.5
6.3
8
12.5
4 430 Ⅰ型122
Ⅱ型130
