一、产品介绍：

复合绝缘子时由绝缘芯棒、硅橡胶伞套以及两端的连接金具三个部分组成。绝缘芯棒是环氧树脂玻璃前卫引拔棒的简称，芯棒的主要工作是承受机械负载，具有很高的抗张强度，一般可达800～1000Mpa以上，其比强度（即位申强度与重量之比）为优质碳素结构钢的5～６倍并且在长期荷载下强度不能下降太多，同时，他又是内绝缘的主要部分，即使芯棒受潮仍有相当的绝缘性能，可充分满足复合绝缘子的机械和电气强度的要求，硅橡胶伞套主要起着保护芯棒，遮挡雨雪，提供必要的爬电距离和产品外绝缘的作用，是以高分子聚合物硅橡胶为基体，辅以阻燃剂，偶联剂等并具有良好的介电性能和耐化学侵蚀性，还有良好的抗弯曲疲劳，抗蠕变和抗冲击性。硅橡胶伞套主要起着保护芯棒，填料高温高压硫化而成，具有良好的憎水性和迁移性，以及良好的耐腐蚀，耐老化、电绝缘等性能，具有很高的污闪电压与瓷绝缘子相同爬电距离的复合绝缘子，其污闪电压比瓷绝缘子搞100～150%以上。达到ICE标准最高难度6Kv级，具有优良耐老化功能。

本公司生产的复合绝缘子是在高温搞难度压下整体一次成型工艺，金具与芯棒的联接采用国际上先进的压接工艺，并配有全自动声发射探伤监测系统，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子最关键的问题——界面电气击穿。本公司拥有先进的生产设备和齐全的检测设备及检测手段，制造工艺先进，各项技术指标均符合相关国内及国际标准，是高电压输变电线路的新一代绝缘子。

二、使用条件：

环境温度：-40℃～+40℃
海拔高度不超过1500米
交流电源频率不超过100Hz
最大风速不超过35m/s

地震强度在八级一下地区

三、产品的性能：

体积小，重量轻，是相同电压等级瓷绝缘子的1/5～1/7左右，偏于运输和安装。
复合绝缘子械强度高，结构可靠，性能稳定，安全运行裕度大，为线路的安全运行提供了保障。
复合绝缘子的电器性能优越，硅橡胶伞套具有良好的憎水性和迁移性，耐污性能好，抗污闪能力强，能在重污秽地区安全运行，且不需要人工清扫，可免测零值维护。
复合绝缘子具有耐酸碱性，耐热老化和耐电蚀能力；密封性能好，能确保其内绝缘不要受潮等特点。
复合绝缘子的抗脆性能好，防震力度强，不会发生脆断事故。

复合绝缘子具有可换性，能与瓷等绝缘子互换使用。

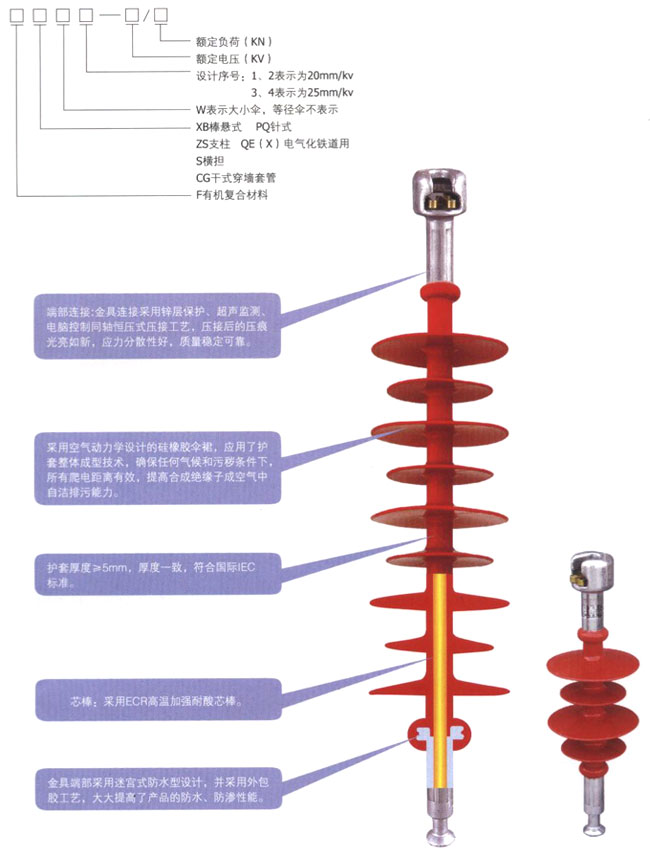

四、型号说明

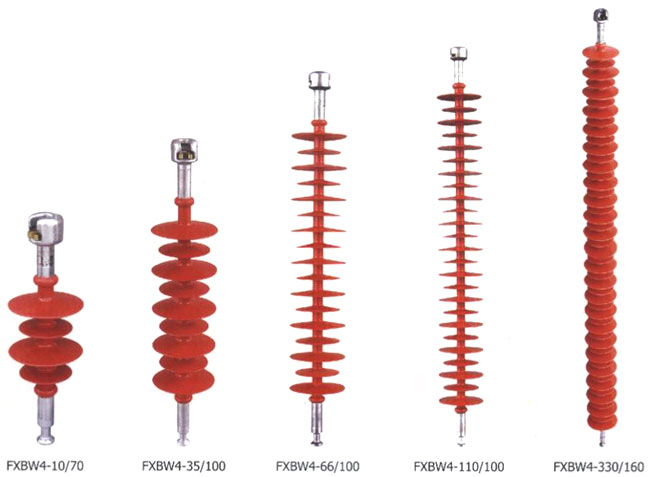

□ FXBW复合棒型悬式绝缘子

高压线路用棒形悬式绝缘子适用于污秽地区，尤其在重污秽地区使用，其抗张强度高，防污性能好，安装使用方便等，连接结构型式规定球窝连接为基本型式。常规尺寸特性如下：

产品型号	额定电压	额定机械负荷	结构高度	绝缘距离	最小公称爬电距离	雷电冲击耐受电压峰值	工频耐受电压有效值	爬电比距
FXBW4-10/70	10	70	440	200	480	110	45	48
FXBW4-10/100	10	100	440	200	480	110	45	48
FXBW4-22/70	22	70	550	370	850	185	95	38
FXBW4-22/100	22	100	590	370	850	185	95	38
FXBW4-35/70	35	70	660	460	1200	230	105	35
FXBW4-35/100	35	70	700	460	1200	230	105	35
FXBW4-66/70	66	70	900	720	1900	410	185	28
FXBW4-66/100	66	100	940	720	1900	410	185	28
FXBW4-110/70	110	70	1200	1000	3150	550	230	28
FXBW4-110/110	110	100	1240	1000	3150	550	230	28
FXBW4-220/100	220	100	2150	1900	6300	1000	395	28
FXBW4-220/160	220	160	2240	1900	6300	1000	395	28
FXBW4-330/160	330	160	2990	2700	10000	1495	600	28

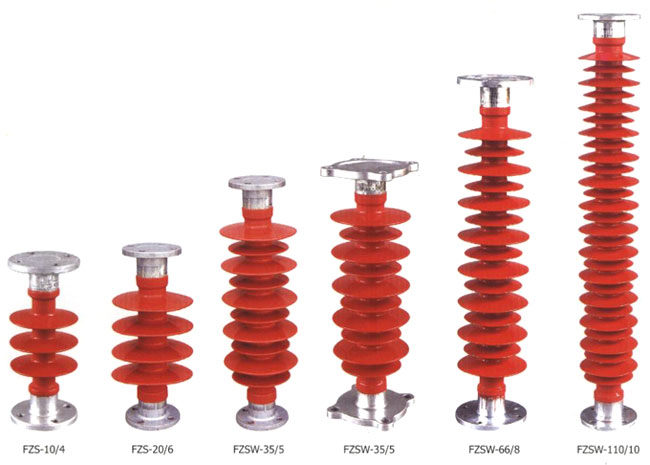

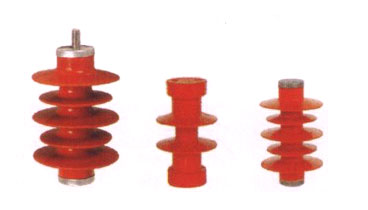

□ FZSW复合支柱绝缘子

本产品适用于电站设施，具有良好的憎水性，抗老化性，耐漏电起痕性和耐电蚀损性，具有很高的抗张强度和抗弯强度，其机械强度高，抗冲击性能，防震和防脆断性能好、重量轻、安装方便、其顶部和底部安装尺寸与相应的瓷支柱安装尺寸相同，可以互换使用。

产品型号	额定电压	额定机械负荷	结构高度	绝缘距离	最小公称爬电距离	雷电冲击耐受电压峰值	工频耐受电压有效值	爬电比距	安装孔中心距离
FXBW4-10/70	10	4	230	130	300	75	45	30	76
FXBW4-10/100	20	6	350	250	650	180	75	32	76
FXBW4-22/70	35	6	450	350	930	230	95	26	76/140
FXBW4-22/100	35	6	450	350	1000	230	95	28	76/140
FXBW4-35/70	66	8	770	640	1900	410	185	29	140
FXBW4-35/100	110	8	1220	1060	3300	500	230	30	140/225
FXBW4-66/70	220	10	2440	2100	6300	500	230	30	140/225

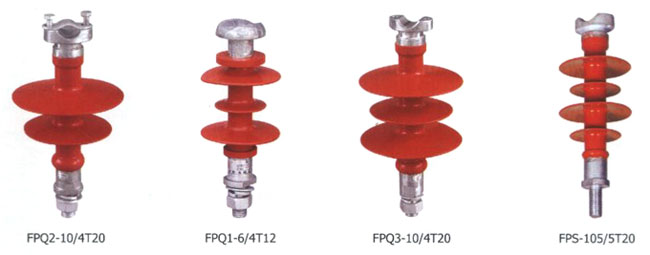

□ FPQ复合针式绝缘子

本产品适用于高压线路设施，具有良式好的憎水性，抗老化性，耐漏电蚀损性，具有很高的抗张强度和抗弯强度，其机械强度高，抗冲击性能，防震和防脆断性能好、重量轻、安装方便、其顶部和底部安装尺寸与相应的瓷针式安装尺寸相同，可以互换使用。

产品型号	额定电压	额定机械负荷	结构高度	绝缘距离	最小公称爬电距离	雷电冲击耐受电压峰值	工频耐受电压有效值	爬电比距
FPQ1-6/4T12	6	4	210	113	205	75	28	34
FPQ2-10/4T20	10	4	270	140	380	90	40	38
FPQ3-10/5T20	10	5	310	170	460	105	45	46
FPS-105/5T20	10	5	290	200	460	105	45	40

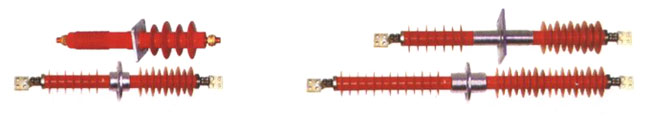

□ FCGW复合穿墙套管

是一种新型的穿墙套管，其内绝缘使用新型绝缘材料，外绝缘使用高性能高温硫化硅橡胶，具有优异的耐污能力和防爆性能，符合电力部门无油化、小型化的发展趋势、式满足城乡电网改造要求的新一代高压产品

产品型号	额定电压	额定电流	雷电冲击耐受电压有效值	工频耐受电压有效值	弯曲破坏负荷	允许弯曲负荷
FCGW-10/200～630	10	200～630	75	30	1250	625
FCGW-35/630～1600	35	600～1600	200	80	1250	625
FCGW-66/630～1600	66	600～1600	325	140	1250	625
FCGW-110/630～1600	110	600～1600	550	185	1250	625

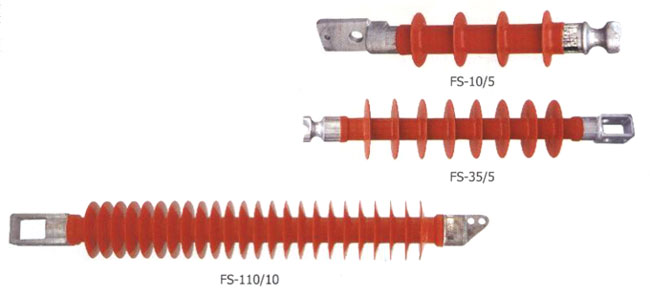

□ FS复合横担绝缘子

本产品适用于城网技术改造。能有效的利用城市狭窄的走廊面积升压送电，可降低杆塔高度，节约大量的财力物力。由于其弯曲强度高，可以防止瓷横担容易出现的级连断裂事故，而且耐污性能好，是瓷横担无法代替的产品。

产品型号	额定电压	额定机械负荷	结构高度	绝缘距离	最小公称爬电距离	雷电冲击耐受电压峰值	工频耐受电压有效值	爬电比距
FS-10/5	10	5	280	180	380	75	42	38
FS-35/5	35	5	650	500	1200	265	38	34
FS-110/10	110	10	1260	1100	3300	550	230	30

□ FXBW复合棒型加长型悬式绝缘子

多雷击，气候条件恶劣（雪、霜、雾）以及高原地区使用的加长型棒型悬式绝缘子。

产品型号	额定电压	额定机械负荷	结构高度	绝缘距离	最小公称爬电距离	雷电冲击耐受电压峰值	工频耐受电压有效值	爬电比距
FXBW6-10/70	10	70	430	230	580	120	60	58
FXBW6-10/100	10	110	470	230	580	120	60	58
FXBW6-35/70	35	70	730	630	1700	350	150	48
FXBW6-35/100	35	100	770	630	1700	350	150	48
FXBW6-66/70	66	70	990	890	2900	480	210	44
FXBW6-66/100	66	100	1030	890	2900	480	210	44

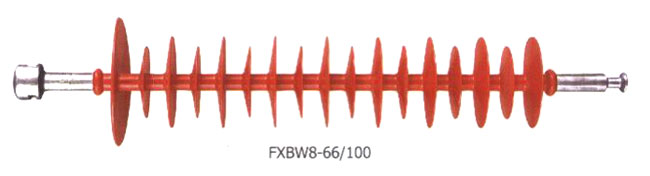

FXBW8-66/100	66	100	940	750	2600	450	200	40
FXBW6-110/100	110	70	1320	1220	3800	600	250	35
FXBW6-110/100	110	100	1360	1220	3800	600	250	35
FXBW8-110/100	110	110	1240	1000	3500	580	230	32
FXBW6-220/100	220	100	2365	1900	6800	1100	410	31
FXBW6-200/160	220	160	2460	1900	6500	1050	400	30

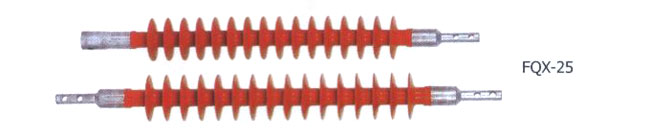

□ FQW(X)电气化铁道用复合绝缘子

本产品适用于运行条件复杂的电气化铁路隧道，能有效的防止污闪事故，减少清扫维护工作量。由于其尺寸小，在隧道净空较小时，是瓷、玻璃绝缘子无法代替的产品。

产品型号	额定电压	额定机械负荷	雷电冲击耐受电压峰值	工频耐受电压有效值	最小公称爬电距离	结构高度	绝缘距离
FQX1-25	25	60	270	130	1400	650	490
FQX2-25	25	60	270	130	1400	840	580
FQX3-25	25	60	270	130	1400	930	580
FQX4-25	25	60	270	130	1400	645	580
FQX5-25	25	60	270	130	1400	640	490
FQE1-25	25	60	270	130	1400	760	580
FQE2-25	25	60	270	130	1400	806	580
FQE3-25	25	60	270	130	1400	836	580
FQE4-25	25	60	270	130	1400	695	504

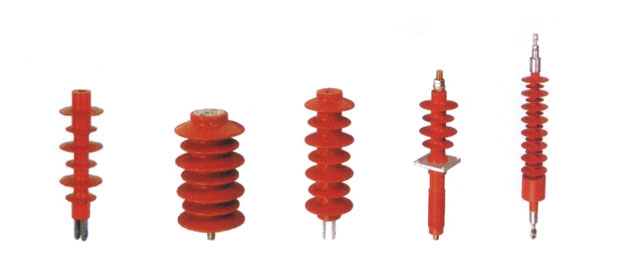

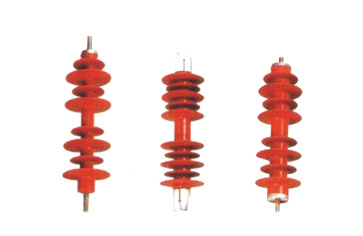

□跌落式绝缘子

□隔断开关绝缘子

□真空断路器绝缘子

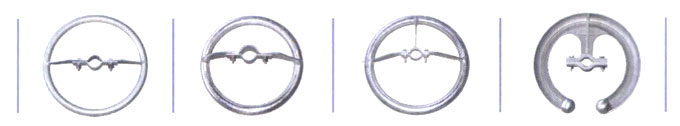

□均压环

□出口绝缘子

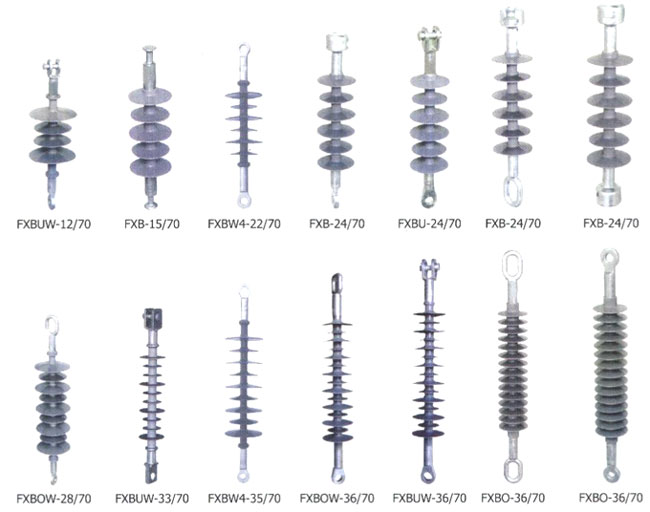

产品型号	额定电压	额定机械负荷	结构高度	绝缘距离	最小公称爬电距离	D绝缘子直径 (毫米)	1分钟电源频率湿耐压 (KV)	全波闪电脉冲耐压(峰值) KV
FXBUW-12/70	12	70	390	180	460	98/88	42	105
FXBW-15/70	15	70	445	225	620	98/88	42	105
FXBW-22/70	22	70	480	250	620	130/90	42	110
FXB-24/70	24	70	500	280	635	148/118	42	150
FXBOW-28/70	28	70	560	380	1250	88	95	230
FXBUW-33/70	33	70	560	380	1130	92/62	95	230
FXBW-35/70	35	70	580	380	1200	148/118	95	230
FXUBW-36/100	36	70	580	380	1250	88	95	230
FXBO-36/70	36	70	650	450	1320	148/118	95	230
