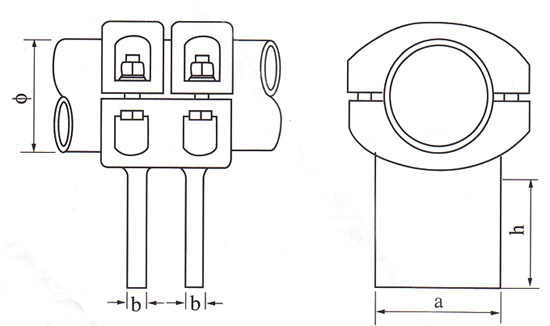

11）MGT(CS)型管母线消振环T形线夹

型号Catalog No.	管母线外径 Bus-Bar Dia(mm)	主要尺寸Dimensions(mm)				参考重量 Weight(kg)
		Φ	a	h	b
MGT-70CD	Φ70	70	80	105	16	2.85
MGT-80CD	Φ80	80	80	105	16	3.05
MGT-85CD	Φ85	85	100	105	18	3.55
MGT-90CD	Φ90	90	100	105	18	3.85
MGT-100CD	Φ100	100	100	130	18	4.35
MGT-110CD	Φ110	110	100	130	18	5.75
MGT-120CD	Φ120	120	100	130	18	5.95
MGT-130CD	Φ130	130	125	145	20	7.48
MGT-150CD	Φ150	150	125	145	20	8.88
MGT-170CD	Φ170	170	150	150	22	11.40
MGT-200CD	Φ200	200	220	220	22	16.50

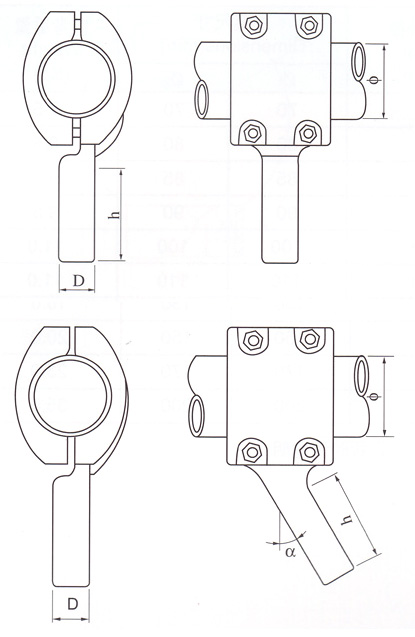

12）MTLY T形线夹(A,B,B1型)）

型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	引下线型号 Conductor Type	主要尺寸Dimensions(mm)			参考重量 Weight(kg)
			Φ	D	h
MTLY-70-400A	Φ70	LGJ-400/35	70	45	120	2.2
MTLY-80-400A	Φ80	LGJ-400/35	80	45	120	2.8
MTLY-85-400A	Φ85	LGJ-400/35	85	45	120	3.0
MTLY-90-400A	Φ90	LGJ-400/35	90	45	120	5.2
MTLY-100-400A	Φ100	LGJ-400/35	100	45	120	5.5
MTLY-100-800A	Φ100	LGJ-800/55	100	65	170	10.5
MTLY-110-400A	Φ110	LGJ-400/35	110	45	120	6.0
MTLY-120-400A	Φ120	LGJ-400/35	120	45	120	6.5
MTLY-130-185A	Φ130	LGJ-185/25	130	32	90	7.0
MTLY-130-400A	Φ130	LGJ-400/35	130	45	120	7.2
MTLY-130-1440	Φ130	NAHLGJ-1440/120	130	80	240	8.4
MTLY-150-400A	Φ150	LGJ-400/35	150	45	120	8.5
MTLY-170-400A	Φ170	LGJ-400/35	170	45	120	9.0
MTLY-200-400A	Φ200	LGJ-400/35	200	45	120	9.8
MTLY-200-650A	Φ200	LGJ-650/45	200	60	150	12.0

注：1、A型为a=0°、B型为a=30°、B1型为a=45°，其型号命名为MTLY-XXX-XXXB、MTLY-XXX-XXXB1,
其尺寸与A型（0°）完全相同。
2、引下线根据用户需要，订货时注明导线型号，例如：主母线Φ130，引下线为LGKK-600，角度为30°，
则型号为MTLY-130-600KB。


13）MTL型T形线夹

型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	引下线型号 Conductor Type	主要尺寸Dimensions(mm)		参考重量 Weight(kg)
			Φ1	Φ2
MTL-70-50	Φ70	LGJ-50	70	10	5.0
MTL-70-240	Φ70	LGJ-240	70	22	5.6
MTL-70-400	Φ70	LGJ-400	70	28	5.8
MTL-80-400	Φ80	LGJ-400	80	28	6.4
MTL-85-400	Φ85	LGJ-400	85	28	6.4
MTL-90-400	Φ90	LGJ-400	90	28	6.7
MTL-100-240	Φ100	LGJ-240	100	22	7.0
MTL-100-400	Φ100	LGJ-400	100	28	7.2
MTL-110-400	Φ110	LGJ-400	110	28	7.5
MTL-120-400	Φ120	LGJ-400	120	28	7.9
MTL-130-300	Φ300	LGJ-400	130	25	8.1
MTL-130-400	Φ130	LGJ-400	130	28	8.2
MTL-150-400	Φ150	LGJ-400	150	28	8.8
MTL-170-400	Φ170	LGJ-400	170	28	9.5
MTL-200-400	Φ200	LGJ-400	200	28	10.2

注：1、引下线根据用户需要，订货时注明导线型号，例如：主母线Φ130，引下线为LGKK-600，则型号为MTL-130-600K。

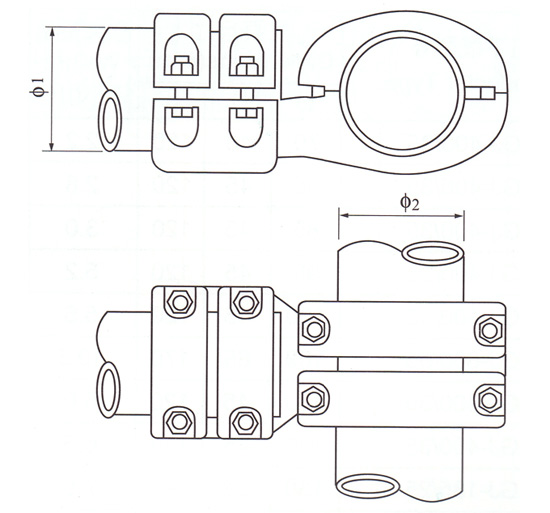

14）MTM型T形线夹

型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	主要尺寸Dimensions(mm)		参考重量 Weight(kg)
		Φ1	Φ2
MTM-70/70	Φ70	70	70	7.5
MTM-80/80	Φ80	80	80	8.5
MTM-85/85	Φ85	85	85	9.5
MTM-90/90	Φ90	90	90	9.5
MTM-100/100	Φ100	100	100	11.0
MTM-110/110	Φ110	110	110	11.0
MTM-120/120	Φ120	120	120	12.0
MTM-130/130	Φ300	130	130	15.0
MTM-150/150	Φ150	150	150	20.0
MTM-170/170	Φ170	170	170	23.0
MTM-200/200	Φ200	200	200	35.0

注：尺寸Φ1、Φ2可以根据用户需要确定，订货时要注明

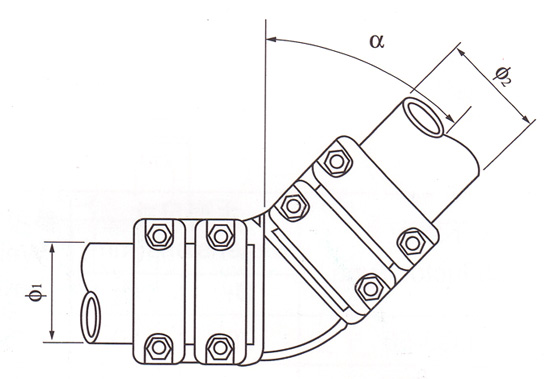

15）MJM型角度线夹

型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	主要尺寸Dimensions(mm)			参考重量 Weight(kg)
		Φ1	Φ2	a°
MJM-70/70	70	70	70	45
MJM-80/80	80	80	80	45
MJM-85/85	85	85	85	45
MJM-90/90	90	90	90	45
MJM-100/100	100	100	100	45
MJM-110/110	110	110	110	45
MJM-120/120	120	120	120	45
MJM-130/130	130	130	130	45
MJM-150/150	150	150	150	45
MJM-170/170	170	170	170	45
MJM-200/200	200	200	200	45

注：尺寸Φ1、Φ2、a°可以根据用户需要确定，订货时要注明：例如：MJM-100/90(30°)

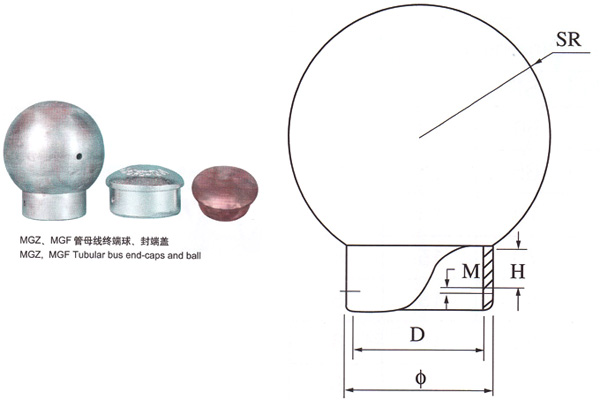

16）MGZ型终端球

型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	主要尺寸Dimensions(mm)					参考重量 Weight(kg)
		Φ	D	SR	h	M
MGZ-50	Φ50/45	45		45	10	8	3.0
MGZ-60	Φ60/54	54		70	10	8	3.7
MGZ-70	Φ70/64	64		70	15	8	3.8
MGZ-80	Φ80/72	72		70	15	8	4.0
MGZ-85	Φ85/75	75		75	20	8	4.2
MGZ-90	Φ90/80	80		80	20	8	4.3
MGZ-100	Φ100/90	90		80	25	8	4.5
MGZ-110	Φ110/102	102		90	25	10	4.6
MGZ-120	Φ120/112	112		90	25	10	4.8
MGZ-130	Φ130/116	116		90	25	10	4.9
MGZ-150	Φ150/136	136		150	30	10	7.4
MGZ-170	Φ170/154		173	170	30	10	12.5
MGZ-200	Φ200/180		202	200	30	12	23.5
MGZ-250	Φ250/230		253	250	40	12	42.5

注：用户所用管母线内径与上述尺寸不同时，订货时要注明

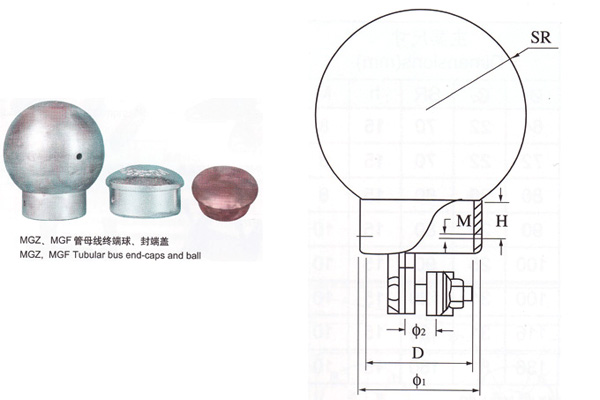

17）MGZ1型终端球(阻尼型)

型号Catalog No.	管母线内、外径 Bus-Bar Dia.(mm)	阻尼线型号 Damping Type	主要尺寸Dimensions(mm)						参考重量 Weight (kg)
			Φ1	D	Φ2	SR	h	M
MGZ1-70	Φ70/64	LGJ-240	64		22	79	15	8	4.3
MGZ1-80	Φ80/72	LGJ-240	72		22	70	15	8	4.4
MGZ1-85	Φ85/75	LGJ-300	75		25	75	20	8	4.7
MGZ1-90	Φ90/80	LGJ-300	80		25	80	20	8	4.8
MGZ1-100	Φ100/90	LGJ-300	90		25	80	25	8	5.0
MGZ1-120	Φ120/100	LGJ-500	100		31	90	25	10	5.2
MGZ1-130	Φ130/116	LGJ-500	116		31	90	25	10	5.3
MGZ1-150	Φ150/136	LGJ-500	136		31	150	30	10	8.0
MGZ1-170	Φ170/154	LGJ-630		173	35	170	30	10	15.0
MGZ1-200	Φ200/180	LGJ-630		202	35	200	30	12	26.0
MGZ1-250	Φ250/230	LGJ-630		253	35	250	40	12	46.5

注：用户所用管母线内径与上述尺寸不同时，订货时要注明


18）MGF型封头

型号Catalog No.	管母线内、外径 Bus-Bar Dia(mm)	主要尺寸Dimensions(mm)				参考重量 Weight(kg)
		Φ	SR	h	M
MGF-50	Φ50/45	45	50	10	8	0.14
MGF-60	Φ60/54	54	65	15	8	0.17
MGF-70	Φ70/64	64	70	15	8	0.20
MGF-80	Φ80/72	72	70	15	8	0.30
MGF-85	Φ85/75	75	80	15	8	0.33
MGF-90	Φ90/80	80	80	15	8	0.35
MGF-100	Φ100/90	90	80	15	8	0.43
MGF-110	Φ110/102	102	80	15	10	0.50
MGF-120	Φ120/112	112	120	15	10	0.55
MGF-130	Φ130/116	116	120	15	10	0.68
MGF-150	Φ150/136	136	150	15	10	1.00
MGF-170	Φ170/156	156	160	15	10	1.30
MGF-200	Φ200/180	180	200	25	10	1.50
MGF-250	Φ250/230	229	250	25	10	2.90

注：用户所用管母线内径与上述尺寸不同时，订货时请注明

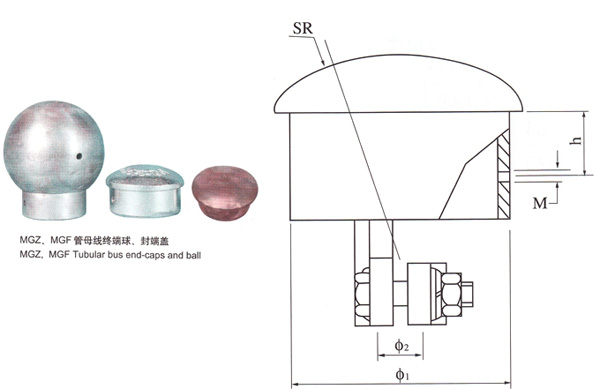

19）MGF1型封头(阻尼型)

型号Catalog No.	适用管母线 Bus-Bar Dia.(mm)	阻尼线型号	主要尺寸Dimensions(mm)					参考重量 Weight (kg)
			Φ	D	SR	h	M
MGF1-70	Φ70/64	LGJ-240	64	22	70	15	8	0.7
MGF1-80	Φ80/72	LGJ-240	72	22	70	15	8	0.8
MGF1-90	Φ90/80	LGJ-300	80	25	80	15	8	0.9
MGF1-100	Φ100/90	LGJ-300	90	25	80	15	10	1.0
MGF1-110	Φ110/102	LGJ-300	102	25	90	15	10	1.1
MGF1-120	Φ120/112	LGJ-500	112	31	120	15	10	1.2
MGF1-130	Φ130/116	LGJ-500	116	31	120	15	10	1.4
MGF1-150	Φ150/136	LGJ-500	136	31	120	15	10	1.6

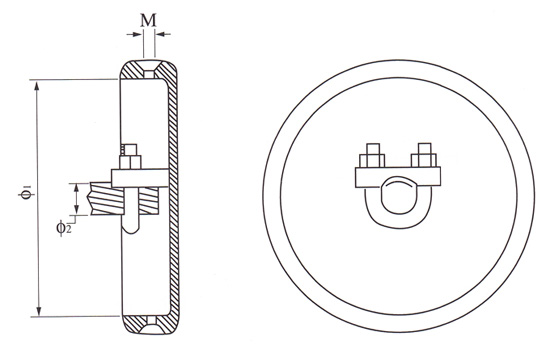

注：用户所用管母线内径与上述尺寸不同时，订货时要注明 20）MGF(Z)型封头(阻尼型)

型号Catalog No.	适用管母线 Bus-Bar Dia.(mm)	阻尼线型号	主要尺寸Dimensions(mm)			参考重量 Weight (kg)
			Φ1	Φ2	M
MGF-170Z	Φ170	LGJ-640	170	35	10	1.5
MGF-200Z	Φ200	LGJ-640	200	35	10	2.8
MGF-250Z	Φ250	LGJ-640	250	35	12	2.6
