电站金具

管形母线金具（1-10）

管形母线金具（1-10）

    我要分享：

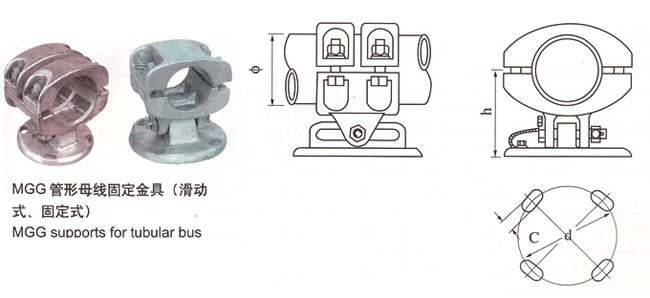

1）MGG型固定金具（固定支撑）



型号Catalog No.

管母线外径
Bus-Bar Dia(mm)

主要尺寸Dimensions(mm)

参考重量
Weight(kg)

Φ d h c
MGG-50

Φ50

54 140 80 14

2.1

MGG-60

Φ60

64 140 90 14

2.5

MGG-70

Φ70

74 140 90 14

2.8

MGG-80

Φ80

84 140 98 14

4.0

MGG-85

Φ85

89 140 100 14

4.0

MGG-90

Φ90

94 140 102 14

4.3

MGG-100

Φ100

104 140 114 14

4.7

MGG-110

Φ110

114 140 120 14

5.0

MGG-120

Φ120

124 140 122 14

5.3

MGG-130

Φ130

134 140 135 14

7.3

MGG-150

Φ150

154 225 150 18

8.4

MGG-170

Φ170

174 225 170 18

9.0

MGG-80(225)

Φ80

84 225 98 18

4.8

MGG-85(225)

Φ85

89 225 100 18

5.0

MGG-90(225)

Φ90

94 225 102 18

5.3

MGG-100(225)

Φ100

104 225 114 18

5.5

MGG-110(225)

Φ110

114 225 120 18

6.0

MGG-120(225)

Φ120

124 225 122 18

6.4

MGG-130(225)

Φ130

134 225 135 18

8.5

MGG-150(250)

Φ150

154 250 150 18

10.0

MGG-170(250)

Φ170

174 250 170 18

10.5

注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127，型号为MGG-170/Φ127(4-Φ18)。

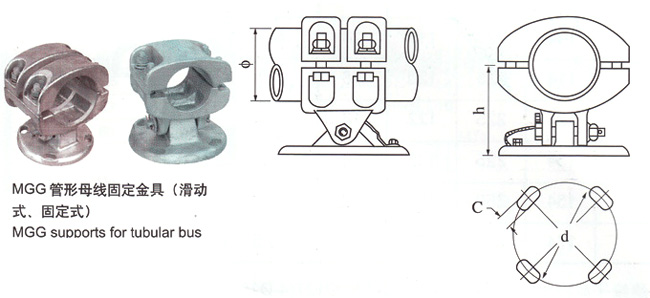

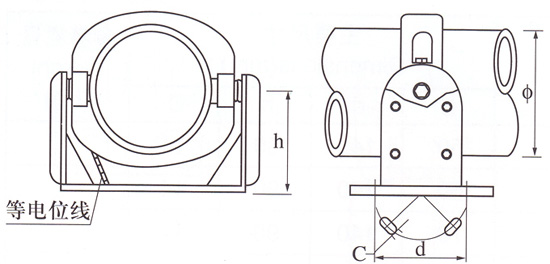

2）MGG1型固定金具（滑动支撑）

型号Catalog No.

管母线外径
Bus-Bar Dia(mm)

主要尺寸Dimensions(mm)

参考重量
Weight(kg)

Φ d h c
MGG1-50

Φ50

50 140 100 14

2.5

MGG1-60

Φ60

60 140 105 14

2.9

MGG1-70

Φ70

70 140 125 14

3.6

MGG1-80

Φ80

80 140 130 14

3.9

MGG1-85

Φ85

85 140 120 14

4.6

MGG1-90

Φ90

90 140 130 14

5.1

MGG1-100

Φ100

100 140 135 14

5.3

MGG1-110

Φ110

110 140 145 14

5.9

MGG1-120

Φ120

120 140 145 14

6.2

MGG1-130

Φ130

130 140 155 14

8.6

MGG1-100(225)

Φ100

100 225 135 18

6.2

MGG1-110(225)

Φ110

110 225 145 18

6.9

MGG1-120(225)

Φ120

120 225 145 18

7.4

MGG1-130(225)

Φ130

130 225 155 18

9.4

MGG1-150(225)

Φ150

150 225 160 18

9.8

MGG1-170(225)

Φ170

170 225 180 18

10.2

MGG1-200(225)

Φ200

200 225 210 18

10.9

MGG1-150(250)

Φ150

150 250 160 18

10.8

MGG1-170(250)

Φ170

170 250 180 18

11.2

MGG1-200(250)

Φ200

200 250 210 18

11.4


注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127时型号为MGG1-170/Φ127(4-Φ18)。

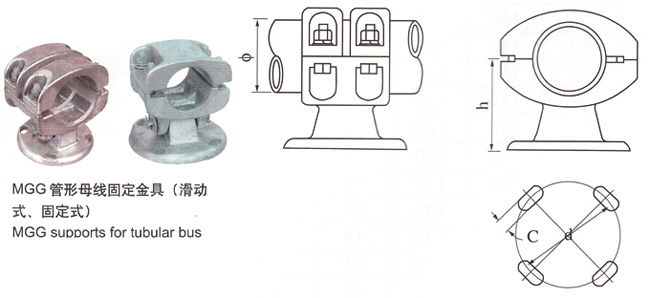

3）MGG2型固定金具（滑动支撑）

型号Catalog No.

管母线外径
Bus-Bar Dia(mm)

主要尺寸Dimensions(mm)

参考重量
Weight(kg)

Φ d h c
MGG2-50

Φ50

50 140 100 14

2.1

MGG2-60

Φ60

60 140 105 14

2.5

MGG2-70

Φ70

70 140 125 14

3.2

MGG2-80

Φ80

80 140 130 14

3.5

MGG2-85

Φ85

85 140 120 14

4.2

MGG2-90

Φ90

90 140 130 14

4.7

MGG2-100

Φ100

100 140 135 14

4.9

MGG2-110

Φ110

110 140 145 14

5.5

MGG2-120

Φ120

120 140 145 14

5.8

MGG2-130

Φ130

130 140 155 14

8.2

MGG2-100(225)

Φ100

100 225 135 18

5.8

MGG2-110(225)

Φ110

110 225 145 18

6.5

MGG2-120(225)

Φ120

120 225 145 18

7.0

MGG2-130(225)

Φ130

130 225 155 18

9.0

MGG2-150(225)

Φ150

150 225 160 18

9.4

MGG2-170(225)

Φ170

170 225 180 18

9.8

MGG2-200(225)

Φ200

200 225 210 18

10.5

MGG2-150(250)

Φ150

150 250 160 18

10.4

MGG2-170(250)

Φ170

170 250 180 18

10.8

MGG2-200(250)

Φ200

200 250 210 18

11.0

注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127时型号为MGG2-170/Φ127(4-Φ18)。


4）MGG(Z)型固定金具（固定支撑）


型号Catalog No.

管母线外径
Bus-Bar Dia(mm)

主要尺寸Dimensions(mm)

参考重量
Weight(kg)

Φ d h c
MGG-100Z(140)

Φ100

100 140 120 14

4.5

MGG-110Z(140)

Φ110

110 140 125 14

6.5

MGG-120Z(140)

Φ120

120 140 130 14

7.8

MGG-130Z(140)

Φ130

130 140 140 14

10.8

MGG-100Z(225)

Φ100

100 225 120 18

7.5

MGG-110Z(225)

Φ110

110 225 125 18

10.0

MGG-120Z(225)

Φ120

120 225 130 18

11.5

MGG-130Z(225)

Φ130

130 225 140 18

14.5

MGG-150Z(225)

Φ150

150 225 145 18

21.8

MGG-170Z(225)

Φ170

170 225 165 18

29.5

MGG-200Z(225)

Φ200

200 225 175 18

33.6

MGG-250Z(225)

Φ250

250 225 200 18

36.0

MGG-150Z(250)

Φ150

150 250 145 18

24.5

MGG-170Z(250)

Φ170

170 250 165 18

33.8

MGG-200Z(250)

Φ200

200 250 175 18 35.0
MGG-250Z(250)

Φ250

250 254 200 18

36.0

注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127时型号为MGG-170Z/Φ127(4-Φ18)

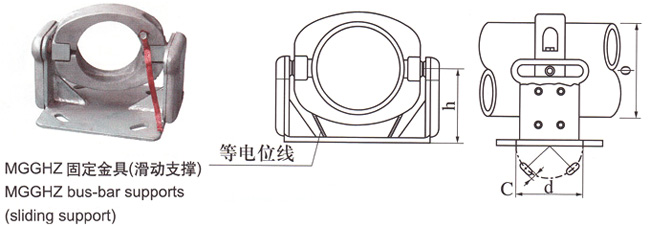

5）MGGH(Z)型固定金具（滑动支撑）

型号Catalog No.

管母线外径
Bus-Bar Dia(mm)

主要尺寸Dimensions(mm)

参考重量
Weight(kg)

Φ d h c
MGGH-100Z(140)

Φ100

100 140 120 14

5.3

MGGH-110Z(140)

Φ110

110 140 125 14

7.3

MGGH-120Z(140)

Φ120

120 140 130 14

8.6

MGGH-130Z(140)

Φ130

130 140 140 14 11.6
MGGH-100Z(225)

Φ100

100 225 120 18

8.3

MGGH-110Z(225)

Φ110

110 225 125 18

11.0

MGGH-120Z(225)

Φ120

120 225 130 18

12.3

MGGH-130Z(225)

Φ130

130 225 140 18

15.3

MGGH-150Z(225)

Φ150

150 225 145 18

22.3

MGGH-170Z(225)

Φ170

170 225 165 18

29.0

MGGH-200Z(225)

Φ200

200 225 175 18

34.4

MGGH-250Z(225)

Φ250

250 225 200 18

36.8

MGGH-150Z(250)

Φ150

150 250 145 18

25.3

MGGH-170Z(250)

Φ170

170 250 165 18

34.6

MGGH-200Z(250)

Φ200

200 250 175 18 35.8
MGGH-250Z(250)

Φ250

250 254 200 18

37.5

注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127时型号为MGG-170Z/Φ127(4-Φ18)


6）MGG(S)型固定金具（固定支撑）

型号Catalog No.

管母线外径
Bus-Bar Dia(mm)

主要尺寸Dimensions(mm)

参考重量
Weight(kg)

Φ d h c
MGG-50

Φ50

50 140 80 14


MGG-60

Φ60

60 140 90 14


MGG-70

Φ70

70 140 90 14


MGG-80

Φ80

80 140 98 14


MGG-85

Φ85

85 140 100 14


MGG-90

Φ90

90 140 102 14


MGG-100

Φ100

100 140 114 14


MGG-110

Φ110

110 140 120 14


MGG-120

Φ120

120 140 122 14


MGG-130

Φ130

130 140 135 14


MGG-80(225)

Φ80

80 225 98 18


MGG-85(225)

Φ85

85 225 100 18


MGG-90(225)

Φ90

90 225 102 18


MGG-100(225)

Φ100

100 225 114 18


MGG-110(225)

Φ110

110 225 120 18


MGG-120(225)

Φ120

120 225 122 18


MGG-130(225)

Φ130

130 225 135 18


MGG-150(225)

Φ150

150 225 150 18


MGG-170(225)

Φ170

170 225 170 18


MGG-150(250)

Φ150

150 250 150 18


MGG-170(250)

Φ170

170 250 170 18


注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127时型号为MGG-170Z/Φ127(4-Φ18)

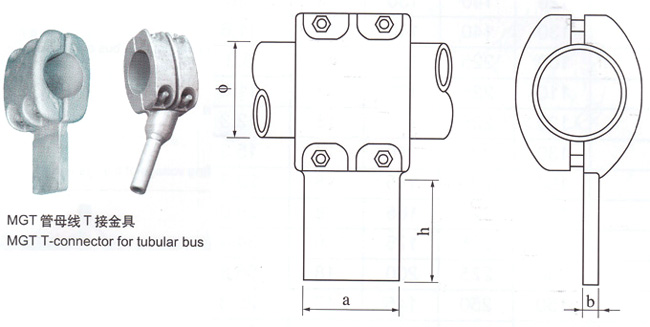

7）MGT型T接金具

型号Catalog No.

管母线外径
Bus-Bar Dia(mm)

主要尺寸Dimensions(mm)

参考重量
Weight(kg)

Φ a h b
MGT-50

Φ50

50 50 80 14

2.3

MGT-60

Φ60

60 80 85 16

2.8

MGT-70

Φ70

70 80 85 16

3.5

MGT-80

Φ80

80 80 85 16

4.0

MGT-85

Φ85

85 100 105 18

4.2

MGT-90

Φ90

90 100 105 18

4.2

MGT-100

Φ100

100 100 105 18

5.2

MGT-110

Φ110

110 100 105 18

5.2

MGT-120

Φ120

120 100 105 18

5.2

MGT-130

Φ130

130 125 130 20

7.2

MGT-150

Φ150

150 125 130 20

8.2

MGT-170

Φ170

170 150 150 22

10.5

MGT-200

Φ200

200 220 220 24

17.0

MGT-250

Φ250

250 220 220 24

23.0

注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127时型号为MGG-170Z/Φ127(4-Φ18)

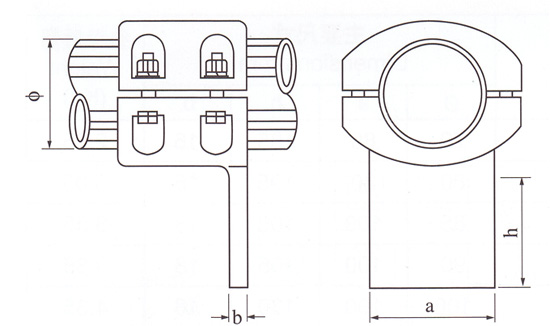

8）MGP型水平设备线夹

型号Catalog No.

管母线外径
Bus-Bar Dia(mm)

主要尺寸Dimensions(mm)

参考重量
Weight(kg)

Φ a h b
MGP-50

Φ50

50 50 80 14

2.5

MGP-60

Φ60

60 80 85 16

3.2

MGP-70

Φ70

70 80 85 16

4.0

MGP-80

Φ80

80 80 85 16

4.2

MGP-85

Φ85

85 100 105 18

4.5

MGP-90

Φ90

90 100 105 18

4.6

MGP-100

Φ100

100 100 105 18

5.0

MGP-110

Φ110

110 100 105 18

5.8

MGP-120

Φ120

120 100 105 18

6.0

MGP-130

Φ130

130 125 130 20

6.7

MGP-150

Φ150

150 125 130 20

8.0

MGP-170

Φ170

170 150 150 22

10.5

MGP-200

Φ200

200 220 220 24

17.0

MGP-250

Φ250

250 220 220 24

23.0

注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127时型号为MGG-170Z/Φ127(4-Φ18)

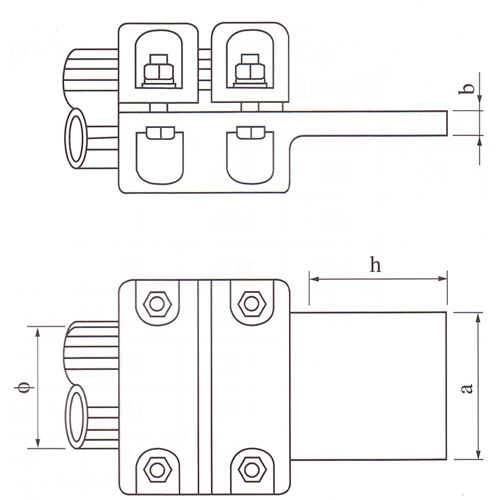

9）MGT(C)型垂直设备线夹

型号Catalog No.

管母线外径
Bus-Bar Dia(mm)

主要尺寸Dimensions(mm)

参考重量
Weight(kg)

Φ a h b
MGT-50C

Φ50

50 50 80 14

2.0

MGT-60C

Φ60

60 80 85 16

2.3

MGT-70C

Φ70

70 80 85 16

2.5

MGT-80C

Φ80

80 80 85 16

2.7

MGT-85C

Φ85

85 100 105 18

3.0

MGT-90C

Φ90

90 100 105 18

3.3

MGT-100C

Φ100

100 100 105 18

3.8

MGT-110C

Φ110

110 100 105 18

5.2

MGT-120C

Φ120

120 100 105 18

5.4

MGT-130C

Φ130

130 125 130 20

6.7

MGT-150C

Φ150

150 125 130 20

8.0

MGT-170C

Φ170

170 150 150 22

10.5

MGT-200C

Φ200

200 220 220 24

17.0

MGT-250C

Φ250

250 270 250 30

25.0

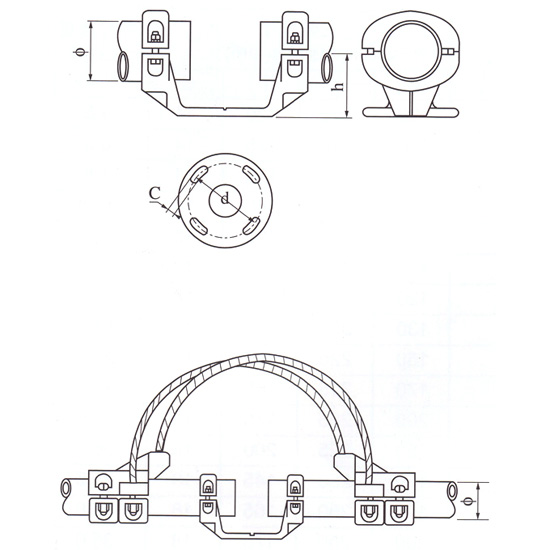

注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127时型号为MGG-170Z/Φ127(4-Φ18) 10）MGT(CD)型管母线消振环T形线夹



型号Catalog No.

管母线外径
Bus-Bar Dia(mm)

主要尺寸Dimensions(mm)

参考重量
Weight(kg)

Φ a h b
MGT-70CS

Φ70

70 80 105 16

2.5

MGT-80CS

Φ80

80 80 105 16

2.7

MGT-85CS

Φ85

85 100 105 18

3.0

MGT-90CS

Φ90

90 100 105 18

3.3

MGT-100CS

Φ100

100 100 130 18

3.8

MGT-110CS

Φ110

110 100 130 18

5.2

MGT-120CS

Φ120

120 100 130 18

5.4

MGT-130CS

Φ130

130 125 145 20

6.7

MGT-150CS

Φ150

150 125 145 20

8.0

MGT-170CS

Φ170

170 150 150 22

10.5

MGT-200CS

Φ200

200 220 220 22

13.5
