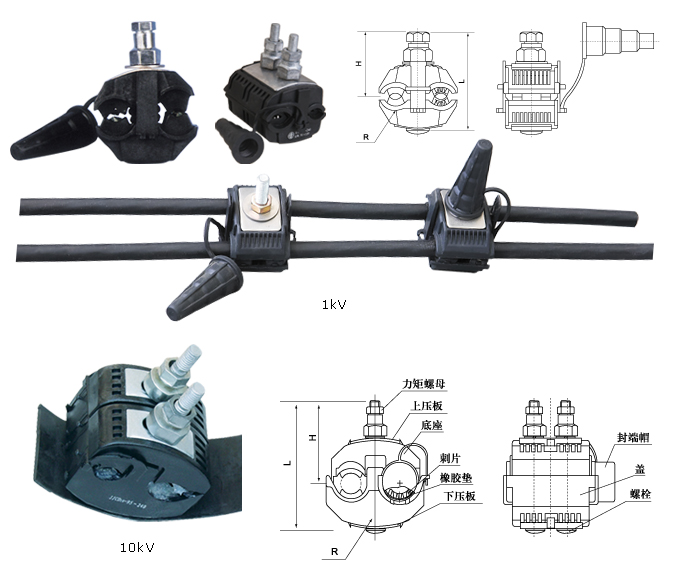

JBC系列穿刺线夹(1kV/10kV)

JBC系列穿刺线夹(1kV/10kV)

    我要分享:
用途
JBC(1kV)系列穿刺线夹适用于1kV及以下架空绝缘导线的支接和接续。
JBC(10kV)系列穿刺线夹适用于架空绝缘线路中从主线引出分支线的连接,或用于两个耐张段之间跳线的接续。


产品特点
◆ 穿刺结构,力矩螺母,确保穿刺压力,安装方便
◆ 结构密封,防腐蚀,使用寿命长
◆ 接触电阻小,线夹温升低
◆ 异径导线连接,适用范围广
◆ 绝缘性能优良,1kV耐电压大于4kV,10kV耐电压大于18kV

规格及技术参数
型号Catalog No. 主线规格Main wire 分支线规格Branch wire 主要尺寸
Dimensions(mm)
H R L
JBC-1.5-25/1.5-10 BV 1.5-25mm2 BV 1.5-10mm2 45 5.5 78
JBC-16-95/4-35 JKLYJ16-95mm2 BV4-16mm2 JKLYJ25-35mm2 60 11 96
JBC-50-150/6-35 JKLY50-150mm2 BV4-16mm2 JKLYJ25-35mm2 60 11 96
JBC-25-95/25-95 JKLYJ25-95mm2 JKLYJ25-95mm2 55 10.5 90
JBC-50-150/50-150 JKLYJ50-150mm2 JKLYJ50-150mm2 60 11 100
JBC-120-240/25-120 JKLYJ120-240mm2 JKLYJ25-120mm2 65 13.5 100
JBC-95-240/95-240 JKLYJ95-240mm2 JKLYJ95-240mm2 65 13.5 100

型号
Catalog No.
主线规格
Main wire
分支线规格
Branch wire
螺栓数量
Number of
bolts
扭矩值
N.m
主要尺寸
Dimensions(mm)
H R L
JBC10-1 25-50mm2 25-50mm2 2 30 80 68 114
JBC10-2 70-120mm2 25-50mm2 2 30 80 73 114
JBC10-3 70-120mm2 70-120mm2 2 30 80 75 114
JBC10-4 150-240mm2 70-120mm2 2 30 80 81 114
JBC10-5 150-240mm2 150-240mm2 2 30 80 85 114
JBC10-6 150-240mm2 25-50mm2 2 30 80 82 114
