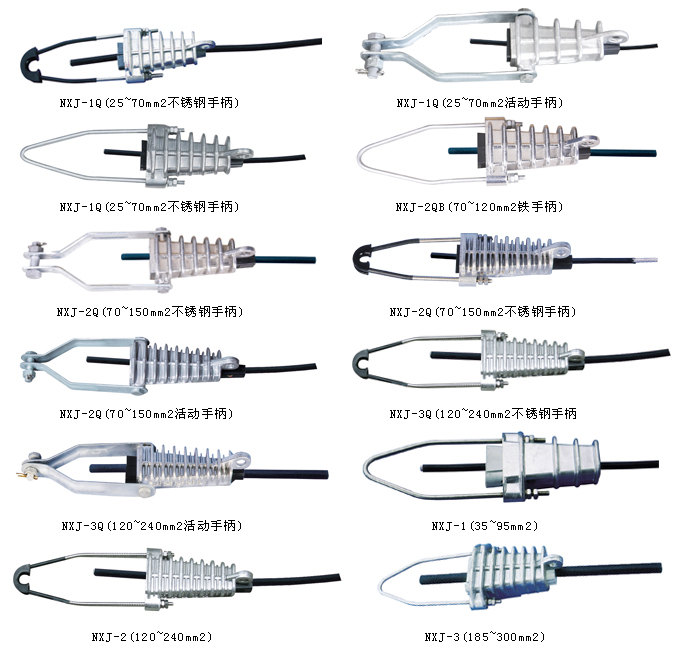

NXJ系列楔形绝缘耐张线夹

NXJ系列楔形绝缘耐张线夹

    我要分享:
用途
NXJ系列适用于10KV以下架空绝缘铝芯线(JKLYJ)的终端或耐张段两端和绝缘子串一起,将架空绝缘导线固定和拉紧。产品按导线规格分别配有不同的塑料楔芯。

结构特点
◆壳体采用抗氧化高强度铝合金铸造,无电能损耗。
◆楔芯采用绝缘增强塑料,工频耐压≥18KV,保压1分钟不击穿。
◆电缆不需剥除绝缘层,即可直接安装。
◆楔形结构,安装简便可靠。

规格及技术参数
耐张线
夹型号
导线规格 架空绝缘铝导线/1kV 架空绝缘铝导线/10kV 握着力
(kN)

破坏负荷
(kN)

导线外径(mm) 选用楔芯 导线外径(mm) 选用楔芯
NXJ-1Q 25 φ8.4 1kV/25/35 φ14.8 10kV/25/35 2.5

10.8

35 φ9.8 φ15.8 3.4
50 φ11.2 1kV/50/70 φ17.1 10kV/50 4.6
70 φ12.8 / / 6.7
NXJ-2Q 70 φ12.8 1kV/70 φ18.8 10kV/70 6.7 22.1
95 φ14.8 1kV/95 20.4 10kV/95 8.9
120 φ16.2 1kV/120 φ21.8 10kV/120 11.3
150 φ18.2 1kV/150 φ23.4 10kV/150 13.6
NXJ-2QB 70 φ12.8 1kV/70 φ18.8 10kV/70 6.7 18.2
95 φ14.8 1kV/95 φ20.4 10kV/95 8.9
120 φ16.2 1kV/120 / / 11.3
NXJ-3Q 120 φ16.2 1kV/120 φ21.8 10kV/120 11.3 36.4
150 φ18.2 1kV/150 φ23.4 10kV/150
10kV/185
13.7
185 φ20.2 1kV/185 φ25.0 17.3
240 φ22.6 1kV/240 φ27.2 10kV/240 22.5
NXJ-1 35 φ9.8 φ11 φ14.8 φ17 3.4 14.4
50 φ11.2 φ15.8 4.6
70 φ12.8 φ14 φ17.1 φ20 6.7
95 φ14.8 φ18.8 8.9
NXJ-2 120 φ16.2 φ18 φ21.8 φ22 11.3 36.4
150 φ18.2 φ23.4 φ24 13.6
185 φ20.2 φ20 φ25.0 17.3
240 φ22.6 φ22 φ27.2 φ27 22.5
NXJ-3 185 φ20.2 φ20 φ25.0 φ24 17.3 43.4
240 φ22.6 φ22 φ27.2 φ27 22.5
300 / / φ29.4 φ30 28.2
