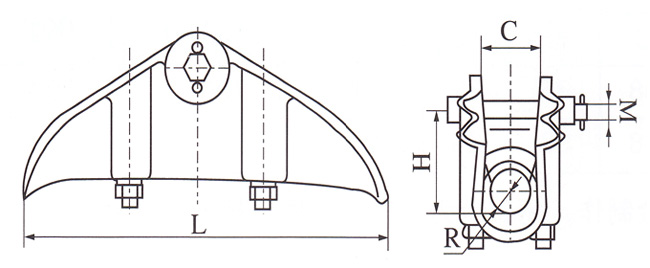

1)悬垂线夹
线夹本体和压板为可锻铸铁件，闭口销为不锈钢制件，其余为钢制件、可锻铸铁件和钢制件热镀锌
2)悬垂线夹(XGJ型)
线夹本体和压板为可锻铁件，闭口销为不锈钢制件，其余为钢制件、可锻铸铁件和钢制件热镀锌。
悬垂线夹
线夹本体和压板为可锻铁件，闭口销为不锈钢制件，其余为钢制件、可锻铸铁件和钢制件热镀锌。
4)悬垂线夹
线夹本体和压板为可锻铁件，闭口销为不锈钢制件，其余为钢制件、可锻铸铁件和钢制件热镀锌。
|
型号 Catalog No. |
适用导线范围 Applicable Conductor(mm) |
主要尺寸Dimensions(mm) |
标称破坏荷重 Rated Failure load(kN) |
重量 Weight (kg) |
||||
| H | C | M | R | L | ||||
| XGT-2 | 11-13 | 60 | 18 | 18 | 4.0 | 180 | 40 | 3.3 |
| XGT-3 | 13.1-18.0 | 75 | 18 | 18 | 7.0 | 200 | 40 | 4.9 |
| XGT-4 | 21.1-23.0 | 75 | 27 | 16 | 11.0 | 220 | 40 | 5.6 |
| XGT-5 | 23-43 | 75 | 27 | 16 | 13.5 | 250 | 60 | 6.5 |
| XGT-5A | 23.0-43.0 | 81 | 38 | 16 | 17.0 | 300 | 60 | 8.7 |
| XGT-5B | 23.0-43.0 | 89 | 46 | 16 | 23.0 | 300 | 60 | 9.8 |
线夹本体和压板为可锻铸铁件，闭口销为不锈钢制件，其余为钢制件、可锻铸铁件和钢制件热镀锌

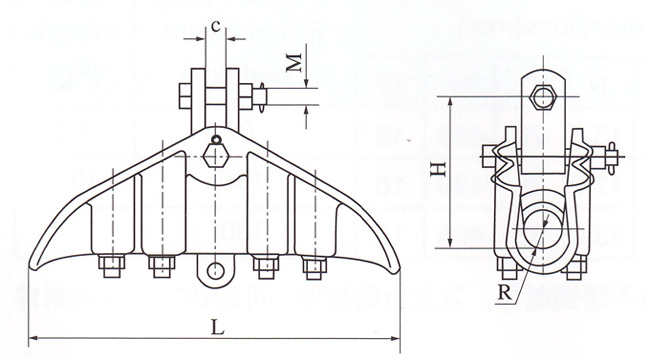

2)悬垂线夹(XGJ型)
|
型号 Catalog No. |
简图 Fig (mm) |
适用导线范围 Applicable Conductor(mm) |
主要尺寸Dimensions(mm) |
标称破坏荷重 Rated Failure load(kN) |
重量 Weight (kg) |
||||
| H | C | M | R | L | |||||
| XGJ-2 | 1 | 11-13 | 52 | 19 | 18 | 8 | 300 | 100 | 4.4 |
| XGJ-3 | 2 | 13.1-18.0 | 190 | 18 | 16 | 9 | 300 | 70 | 4.8 |
| XGJ-4 | 2 | 21.1-23.0 | 190 | 18 | 16 | 11 | 300 | 70 | 4.9 |
| XGJ-5 | 3 | 23-43 | 121 | 24 | 22 | 22 | 390 | 120 | 8.8 |
| XGJ-5A | 3 | 23.0-43.0 | 180 | 24 | 22 | 22 | 476 | 120 | 9.1 |
| XGJ-5B | 3 | 23.0-43.0 | 180 | 24 | 24 | 22 | 476 | 160 | 13.4 |
线夹本体和压板为可锻铁件，闭口销为不锈钢制件，其余为钢制件、可锻铸铁件和钢制件热镀锌。
悬垂线夹
|
型号 Catalog No. |
适用导线范围 Applicable Conductor(mm) |
主要尺寸Dimensions(mm) |
标称破坏荷重 Rated Failure load(kN) |
重量 Weight (kg) |
||||
| H | C | M | R | L | ||||
| XGJ-5Z | 36.0-43.0 | 202 | 26 | 24 | 22 | 400 | 120 | 16.0 |
| XGJ-6Z | 23.0-47.0 | 212 | 26 | 24 | 22 | 500 | 150 | 20.0 |
线夹本体和压板为可锻铁件，闭口销为不锈钢制件，其余为钢制件、可锻铸铁件和钢制件热镀锌。
4)悬垂线夹
|
型号 Catalog No. |
适用导线范围 Applicable Conductor(mm) |
主要尺寸Dimensions(mm) |
标称破坏荷重 Rated Failure load(kN) |
重量 Weight (kg) |
||||
| H | C | M | R | L | ||||
| XGJ-6.1 | 36.0-43.0 | 410 | 38 | 36 | 22 | 900 | 200 | 70.0 |
| XGJ-7.1 | 43.0-50.0 | 410 | 38 | 36 | 25 | 1100 | 300 | 82.0 |
线夹本体和压板为可锻铁件，闭口销为不锈钢制件，其余为钢制件、可锻铸铁件和钢制件热镀锌。
