二、型号和名称

型号	名称	使用温度
FF-20	F46绝缘和护套电力电缆	-60℃ +260℃
FF22-200	F46绝缘钢带铠装、F46护套电力电缆	-60℃ +260℃
FV105	F46绝缘、105℃聚氯乙烯护套电力电缆	-15℃ +105℃
FV22-105	F46绝缘、钢带铠装105℃聚氯乙烯护套电力电缆	-15℃ +105℃

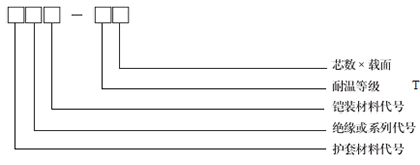

三、型号说明

项目	代码	说明
绝缘系列	F	聚全氟乙丙烯绝缘（F46)电力电缆
护套	F	聚全氟乙丙烯绝缘（F46
	V	105℃聚氯乙烯护套
铠装	22	双钢带铠装
耐温系数	260	最高工作温度260℃
	105	最高工作温度105℃

四、电缆规格

型号	芯数	标称载面
FF-260	1 2 3 4 3+1	1.5-240
FV-105	1 2 3 4 3+1	1.5-185
FF22-260	2 3 4 3+1	4-185
FV22-105	2 3 4 3+1	4-185

3+1芯电缆第四芯（中性线芯）的载面应符合下表

主线芯	第四芯	主线芯	第四芯	主线芯	第四芯
4	2.5	25	16	95	50
6	4	35	16	120	70
10	6	50	25	150	70
16	10	70	35	185	95

五、使用特性
1、额定电压Uo/uO 0.6/KV
2、最高工作温度：FF-260、FF22-260为260℃、FV-105 FV22-105为105℃
3、敷设时的环境温度：FF-260、FF22-260为-60℃-260℃ FV-105，FV22-105为-150℃-105℃。
4、敷设时的最小弯曲半径不小于电缆外径的15倍
5、具有优异的耐化学腐蚀性，耐气候性，阻燃和防水性能
6、导体电阻符合GB/T3956-2008
7、电压试验：3.5KV/5min不击穿。
