二、使用特性
四、型号及名称
五、型号说明
六、电缆规格：
工作温度：温度不超过180°及以下，额定电压U0/U：600／1000V，最低环境温度：固定敷设：60℃非固定铺设：-20℃最小曲线半径：不小于电缆外径的四倍
| 标称截面（mm) | 20℃导体电阻不大于Ω/KM | 技术指标 | ||||
| 不镀锡 | 镀锡 | 20℃时绝缘电阻不小于Ω/KM | 耐热试验 | 试验 电压 | ||
| 4.0 | 4.95 | 5.09 | 0.210 | 电缆经受200℃±2℃加热时间为120h的耐热试验，冷却4h后，绝缘层表面没有目力可见裂痕 | 交流50Hz3500V电压试验5min不击穿 | |
| 6.0 | 3.30 | 3.39 | ||||
| 10.0 | 1.91 | 1.95 | ||||
| 16.0 | 1.21 | 1.24 | ||||
| 25.0 | 0.780 | 0.795 | ||||
| 35.0 | 0.554 | 0.565 | ||||
| 50.0 | 0.386 | 0.393 | ||||
| 70.0 | 0.272 | 0.277 | 35 | |||
| 95.0 | 0.206 | 0.210 | ||||
| 阻燃性 | 符合GB12666.5-90氧指数大于32，高于B类要求 | |||||
四、型号及名称
| 型号 | 名称 |
| DHTGGR | 铜芯硅橡胶绝缘和护套软电缆 |
| DHTGGRx | 镀锡铜芯硅橡胶绝缘和护套软电缆 |
| DHTFGR | 铜芯氟塑料绝缘硅橡胶护套软电缆 |
| DHTFGRx | 镀锡铜芯氟塑料绝缘硅橡胶护套软电缆 |
| DHTGVtR | 铜芯硅橡胶绝缘橡胶护套软电缆 |
| DHTGVtRx | 镀锡铜芯硅橡胶绝缘塑料弹性体护套软电缆 |
| DHTGGRP | 铜芯硅橡胶绝缘和护套铜丝编织屏蔽软电缆 |
| DHTGVtR22 | 铜芯硅橡胶绝缘钢带铠装硅橡胶护套软电缆 |

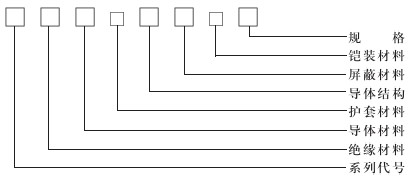

五、型号说明
|
| 项目 | 代号 | 说明 |
| 系列代号 | DHT | 特种电力电缆 |
| 绝缘材料 |
G F |
硅橡胶 氟塑料 |
| 屏蔽材料 | P | 铜丝编织 |
| 铠装材料 |
2Z 3Z |
钢带铠装 细钢丝铠装 |
| 护套材料 |
G V1 |
硅橡胶 PVC弹性体塑料（阻燃性） |
| 导体材料 |
/ X |
铜丝省略 镀锡铜丝 |
| 导体结构 | R | 多股软导体 |
| 规格 |
|
芯数*载面（N*S) |
| N:2,3,4,5 | ||
| S:4~95(mm2） |
六、电缆规格：
| 标称截面（mm2） | 导体结构 | 电缆近似外径（mm） | 计算重量（kg/km） |
| 根数/直径（mm） | |||
| 2*4 | 19/0.52 | 12.5 | 194.0 |
| 2*6 | 19/0.63 | 16.2 | 330.0 |
| 2*10 | 37/0.58 | 21.2 | 390.0 |
| 2*16 | 119/0.41 | 23.5 | 670.0 |
| 2*25 | 98/0.58 | 27.0 | 984.0 |
| 2*35 | 133/0.58 | 31.4 | 1276.0 |
| 2*50 | 189/0.58 | 36.5 | 1770.0 |
| 2*70 | 366/0.52 | 41.4 | 2273.0 |
| 2*95 | 448/0.52 | 46.8 | 3051.0 |
| 标称截面（mm2） | 导体结构 | 电缆近似外径（mm） | 计算重量（kg/km） |
| 根数/直径（mm） | |||
| 3*4 | 19/0.52 | 14.0 | 217 |
| 3*6 | 19/0.63 | 17.0 | 373.0 |
| 3*10 | 37/0.58 | 22.7 | 665.0 |
| 3*16 | 119/0.41 | 24.5 | 890.0 |
| 3*25 | 98/0.58 | 28.6 | 1351.0 |
| 3*35 | 133/0.58 | 32.6 | 1744.0 |
| 3*50 | 198/0.58 | 38.1 | 2357.0 |
| 3*70 | 366/0.52 | 43.2 | 3140.0 |
| 3*95 | 448/0.52 | 49.6 | 4224.0 |
| 标称截面（mm2） | 导体结构 | 电缆近似外径（mm） | 计算重量（kg/km） |
| 根数/直径（mm） | |||
| 4*4 | 19/0.52 | 15.1 | 334.0 |
| 4*6 | 19/0.63 | 18.1 | 483.0 |
| 4*10 | 37/0.58 | 23.7 | 838.0 |
| 4*16 | 119/0.41 | 26.0 | 1137.0 |
| 4*25 | 98/0.58 | 32.1 | 1750.0 |
| 4*35 | 133/0.58 | 36.1 | 2258.0 |
| 4*50 | 189/0.58 | 42.2 | 3052.2 |
| 4*70 | 366/0.52 | 45.7 | 3932.0 |
| 4*95 | 448/0.52 | 54.3 | 5431.0 |
| 标称截面（mm2） | 导体结构 | 电缆近似外径（mm） | 计算重量（kg/km） |
| 根数/直径（mm） | |||
| 5*4 | 19/0.52 | 16.0 | 415.0 |
| 5*6 | 19/0.63 | 20.1 | 598.0 |
| 5*10 | 37/0.58 | 26.1 | 1026.0 |
| 5*16 | 119/0.41 | 29.7 | 1410.0 |
| 5*25 | 98/0.58 | 35.5 | 2159.0 |
| 5*35 | 133/0.58 | 39.3 | 2709.0 |
| 5*50 | 189/0.58 | 44.5 | 3638.0 |
| 5*70 | 366/0.52 | 50.2 | 4827.0 |
| 5*95 | 448/0.52 | 59.5 | 6659.0 |
| 标称截面（mm2） | 导体结构 | 电缆近似外径（mm） | 计算重量（kg/km） |
| 根数/直径（mm） | |||
| 3 4+1 2.5 | 19/0.52+19/0.41 | 15.1 | 325.0 |
| 3 6+1 4 | 19/0.63+19/0.52 | 18.1 | 460.0 |
| 3 10+1 6 | 37/0.58+19/0.63 | 23.7 | 805.0 |
| 3 16+1 10 | 119/0.41+37/0.58 | 26.0 | 1087.0 |
| 3 25+1 16 | 98/0.58+119/0.41 | 32.1 | 1670.0 |
| 3 35+1 16 | 133/0.58+119/0.41 | 36.1 | 2087.0 |
| 3 50+1 25 | 189/0.58+98/0.58 | 42.2 | 2827.0 |
| 3 70+1 35 | 366/0.52+133/0.58 | 45.7 | 3617.0 |
| 3 95+1 50 | 448/0.52+189/0.58 | 54.3 | 5026 |
| 标称截面（mm2） | 导体结构 | 电缆近似外径（mm） | 计算重量（kg/km） |
| 根数/直径（mm） | |||
| 3*4+2*2.5 | 19/0.52+19/0.41 | 16.0 | 388.0 |
| 3*6+2*4 | 19/0.63+19/0.52 | 20.1 | 562.0 |
| 3*10+2*6 | 37/0.58+19/0.63 | 26.1 | 954.0 |
| 3*16+2*10 | 119/0.41+37/0.58 | 29.7 | 1302.0 |
| 3*25+2*16 | 98/0.58+119/0.41 | 35.5 | 1997.0 |
| 3*35+2*16 | 133/0.58+119/0.41 | 39.3 | 2367.0 |
| 3*50+2*25 | 189/0.58+98/0.58 | 44.5 | 3188.0 |
| 3*70+2*35 | 366/0.52+133/0.58 | 50.2 | 4197.0 |
| 3*95+2*50 | 448/0.52+189/0.58 | 59.5 | 5849.0 |
| 标称截面（mm2） | 导体结构 | 电缆近似外径（mm） | 计算重量（kg/km） |
| 根数/直径（mm） | |||
| 3*4+2*2.5 | 19/0.52+19/0.41 | 16.0 | 388.0 |
| 3*6+2*4 | 19/0.63+19/0.52 | 20.1 | 562.0 |
| 3*10+2*6 | 37/0.58+19/0.63 | 26.1 | 954.0 |
| 3*16+2*10 | 119/0.41+37/0.58 | 29.7 | 1302.0 |
| 3*25+2*16 | 98/0.58+119/0.41 | 35.5 | 1997.0 |
| 3*35+2*16 | 133/0.58+119/0.41 | 39.3 | 2367.0 |
| 3*50+2*25 | 189/0.58+98/0.58 | 44.5 | 3188.0 |
| 3*70+2*35 | 366/0.52+133/0.58 | 50.2 | 4197.0 |
| 3*95+2*50 | 448/0.52+189/0.58 | 59.5 | 5849.0 |
| 标称截面（mm2） | 导体结构 | 电缆近似外径（mm） | 计算重量（kg/km） |
| 根数/直径（mm） | |||
| 4*4+1*2.5 | 19/0.52+19/0.41 | 16.0 | 400.0 |
| 4*6+1*4 | 19/0.63+19/0.52 | 20.1 | 580.0 |
| 4*10+1*6 | 37/0.58+19/0.63 | 26.1 | 990.0 |
| 4*16+1*10 | 119/0.41+37/0.58 | 29.7 | 1356.0 |
| 4*25+1*16 | 98/0.58+119/0.41 | 35.5 | 2078.0 |
| 4*35+1*16 | 133/0.58+119/0.41 | 39.3 | 2538.0 |
| 4*50+1*25 | 189/0.58+98/0.58 | 44.5 | 3413.0 |
| 4*70+1*35 | 366/0.52+133/0.58 | 50.2 | 4512.0 |
| 4*95+1*50 | 448/0.52+189/0.58 | 59.5 | 6245.0 |
