一、用途
适用于电力传输，额定交流电压0.6/1KV及以下。
二、型号说明
三、技术性能
四、使用特性
工作温度：-60° +260°
额定电压Uo/U：600／1000V。
最低环境温度：固定安装-60°。
非铠装电缆最小弯曲半径：10倍。
六、交货长度：按客户要求。
适用于电力传输，额定交流电压0.6/1KV及以下。
| 型号 | 名 称 |
| NHFF | 耐火耐高温电力电缆 |
| NHFF22 | 耐火耐高温钢带铠装电力电缆 |
| NHFF32 | 耐火耐高温细钢丝铠装电力电缆 |
| NHFP1F | 耐火耐高温屏蔽电力电缆 |
| NHFP1F22 | 耐火耐高温钢带铠装耐高温屏蔽电力电缆 |
| NHFP1F32 | 耐火耐高温细钢丝铠装耐高温屏蔽电力电缆 |

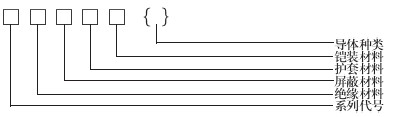

二、型号说明
|
三、技术性能
| 性能项目 | 单位 | 技术指标 | |||||||||||||||
| 导体直流电阻碍 | Ω/km | 截面mm2 | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| 电阻 | 36.0 | 24.5 | 18.1 | 12.1 | 7.41 | 4.6 | 3.08 | 1.83 | 1.15 | 0.727 | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | ||
| 试验电压 | kv/5min |
450/750V试验电压: 2.5/5min 600/1000V试验电压: 3.5/5min |
|||||||||||||||
| 绝缘电阻 | MΩ.km | 100-500 | |||||||||||||||
| 耐火特性能 |
|
A类（火焰温度1000℃试验90分钟3A保险丝不断） | |||||||||||||||
| 项目 | 代号 | 说明 |
| 系列代号 | NH | 耐火电缆 |
| 绝缘材料 | F | 耐火绝缘材料 |
| 屏蔽材料 | /,P | 镀锡铜丝编织 |
| 护套材料 | F | 聚全氟乙丙烯（F46） |
| 铠装材料 | 22,32 | 钢带铠装 细钢丝铠装 |
| 导体种类 |
A B R |
GB/T 3956-2008 第一种、第二种、第五种 |
工作温度：-60° +260°
额定电压Uo/U：600／1000V。
最低环境温度：固定安装-60°。
非铠装电缆最小弯曲半径：10倍。
铠装电缆的12倍。
| 型号 | 标准载面mm2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
|
|
芯数 | ||||||||||||||
| NHFF | 2-61 |
|
2-10 | 1-5 | |||||||||||
| NHF22 |
|
4-61 |
|
2-10 | 2-5 | ||||||||||
| NHFF32 |
|
4-61 |
|
|
4-10 | 3-5 | |||||||||
| NHFP1F | 2-61 | 2-10 | 1-5 | ||||||||||||
| NHFP1F22 |
|
4-61 | 2-10 | 2-5 | |||||||||||
| NHFP1F32 |
|
4-61 |
|
|
4-10 | 2-5 | |||||||||
六、交货长度：按客户要求。
