二、产品代号及含义

项目	代号	代号及含义	项目	代号	代号含义
型号	SC	配用S分度号热电偶补偿型补偿导线	耐热等级	70	最高温度为70℃
	RC	配用R分度号热电偶补偿型补偿导线		105	最高温度为105℃
	NC	配用N分度号热电偶补偿型补偿导线		200	最高温度为200℃
	NX	配用N分度号热电偶补偿型补偿导线		250	最高温度为250℃
	KCA KCB	配用K分度号热电偶补偿型补偿导线	绝缘材料	V	聚氯乙烯
	KX	配用K分度号热电偶补偿型补偿导线		Y	聚乙烯
	EX	配用E分度号热电偶补偿型补偿导线		B	聚丙烯
	JX	配用J分度号热电偶补偿型补偿导线		G F4	硅橡胶 聚四氯乙烯
	TX	配用T分度号热电偶补偿型补偿导线		F46	聚全氯乙丙烯
系列代号	ZR	阻燃电缆	护套材料	V	聚氯乙烯
	ia	本安电缆		B	玻璃纤维
使用分类	G	一般用		F4	聚四氯乙烯
	H	耐热用		F46	聚全氯乙丙烯
精度分类	S	精密度	屏蔽材料	P	铜丝编织
				P1	镀锡铜丝编织
	/	普通级		P2	铜礴绕包
				P3	铝/塑复合腊绕包
规格		2*导体截面积mm2	导体种类	A	单股导本可省略
				R	多股绞合导体

热电偶分度号	补偿导线型号	热电势及允差(μv)						热电偶测量端温度（oC）
		100oC			200oC
		热电势	允差		热电势	允差
			普通级	精密级		普通级	精密级
S或R	SC或RC	645	±60（±5oC）	±30（±2.5oC）	1440	±60（±5oC）	-	1000
K	KCA	4095	±100（±2.5oC）	±60（±1.5oC）	8137	±100（±2.5oC）	±60（±1.5oC）	1000
	KCB	4095	±100（±2.5oC）	±60（±1.5oC）	-	-	-	900
	KX	4095	±100（±2.5oC）	±60（±1.5oC）	8137	±100（±2.5oC）	±60（±1.5oC）	900
N	NC	2774	±100（±2.5oC）	±60（±1.5oC）	5912	±100（±2.5oC）	±60（±1.5oC）	900
	NX	2774	±100（±2.5oC）	±60（±1.5oC）	5912	±100（±2.5oC）	±60（±1.5oC）	900
E	EX	6317	±200（±2.5oC）	±120（±2.5oC）	13419	±200（±2.5oC）	±100（±1.5oC）	500
J	JX	5268	±140（±2.5oC）	±85（±1.5oC）	10777	±140（±2.5oC）	±85（±1.5oC）	500
T	TX	4277	±60（±1.0oC）	±30（±0.5oC）	9286	±90（±1.5oC）	±48（±0.8oC）	300

补偿导线型号	在20oC时往复电阻值Ω/m
	0.2mm2	0.5mm2	1.0mm2	1.5mm2	2.5mm2
SC或RC	2.50	0.10	0.05	0.03	0.02
KCA	3.50	1.40	0.70	0.47	0.28
KCB	2.60	1.04	0.52	0.35	0.21
KX	5.50	2.20	1.10	0.73	0.44
EX	6.25	2.50	1.25	0.83	0.50
JX	3.25	1.30	0.65	0.43	0.26
TX	2.60	1.04	0.52	0.35	0.21
NC	3.75	1.50	0.75	0.50	0.30
NX	7.15	2.86	1.43	0.95	0.57

2、本安补偿导线除具有上述性能指标外，还具备以下本安性能指标

项目	单位	指标
工作电容	μF/m	≤80
电容不平衡	μF/m	≤1
分布电感	μF/m	≤0.6
静电感应电压(静电电压20KV)	V	≤1
电磁干扰感应电压(干扰磁场400A/m)	MV	≤5

3、其它性能指标

项目	单位	技术指标
		PVC绝缘	PE，G、F46绝缘
绝缘电阻（20oC）	MΩ.km	25	100

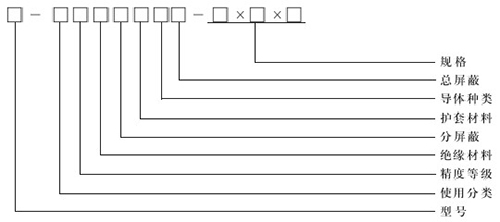

型号说明


例：1.与K分度号热电偶，延长型精密级补偿导线最高温度105聚氯乙烯绝缘和护套。
多股绞合导体。镀锡铜线编织屏蔽。每根导线称为1.5mm2

表示为：KX-G（105）-VVRP 2*1.5

四、技术指示
1、型号，合金丝材料和绝缘颜色

补偿导线型号	配用热电偶	热电偶分度号	补偿导线合金丝		绝缘层着色
			正极	负极	正极	负极
SC	铂铑10-铂热电偶	S	SPC（铜）	SNC（铜镍）	红	绿
RC	铂铑13-铂热电偶	R	RPC（铜）	RNC（铜镍）	红	绿
KCA	镍铬-镍硅热电偶	K	KPCA（铜）	KNCA（铜镍）	红	蓝
KCB			KPCB（铜）	KNCB（铜镍）	红	蓝
KX			KPX（镍铬）	KNX（镍硅）	红	黑
NC	镍铬硅-镍硅热电偶	N	NPC（铁）	NNC（铜镍）	红	灰
NX			NPX（镍铬硅）	NNX（镍硅）	红	灰
EX	镍铬-铜镍热电偶	E	EPX（镍铬）	ENX（铜镍）	红	棕
JX	铁-铜镍热电偶	J	JPX（铁）	JNX（铜镍）	红	紫
TX	铜-铜镍热电偶	T	TPX（铜）	TNX（铜镍）	红	白

注：型号第一个字母与热电偶分度号相对应，第二个字母中“C”表示补偿导线，字母“X”表示延长型补偿导线。SC型补偿导线可配用R型分度号热电偶。
2、使用分类和护层颜色

使用分类		精度等级及标志		护套颜色
		普通级	精密级	普通级	精密级
一般用	G	-	S	黑色	灰
耐热用	H	-	S	黑色	黄色

KX-G-VVP	聚氯乙烯绝缘及护套一般用铜网屏蔽补偿电缆
KX-G-VRP	聚氯乙烯绝缘护套一般用屏蔽软补偿电缆
ZR-HSVP	阻燃精密级聚氯乙烯绝缘铜丝屏蔽补偿电缆
ZR-HSPVP	阻燃精密级聚氯乙烯绝缘铜丝分屏，铜网总屏补偿电缆
KX-G-FFP	耐高温一般用屏蔽补偿电缆
ZR-KX-G-FP	阻燃耐高温屏蔽补偿电缆
ZR-KX-FFP2	阻燃耐高温铜礴总屏蔽补偿电缆
ZR-KX-GR	阻燃屏蔽耐高温软补偿电缆
KX-HS-GGR	硅橡胶绝缘及护套软补偿电缆
KX-HS-FVP2FP2	阻燃耐高温绝缘铜带分屏铜带总屏补偿电缆
NH-KX-HS-FP	高温耐火补偿电缆
GZR-KX-HS-FFP	高阻燃耐高温精密级补偿电缆
HT-KX-HSFVP	特种耐热精密极屏蔽补偿电缆

以上简单举例，如需其它补偿电缆只需要改变电缆“使用分类”如：EX-G-VVP SC-G-VVP KC-G-VVP SC-G-VVP ZR-EX-H-PVP
氟塑料绝缘及护套补偿电缆参考外径

对数	型 号	GZR-KX-H-FPFP				ZR-KX-HGR
	截面	0.75	1.0	1.5	2.5	0.75	1.0	1.5	2.5
1		6.2	7.7	8.2	9.3	6.4	8.2	9.1	10.0
2		11.7	12.8	14.1	16.4	10.7	12.3	13.8	16.8
3		12.3	13.9	14.9	17.4	13.0	13.8	14.8	17.6
4		14.4	15.6	16.3	19.1	14.7	15.7	16.1	18.8
5		15.5	16.9	18.3	21.2	15.9	17.0	18.3	20.0
7		16.7	18.3	20.9	23.8	17.2	18.4	19.5	23.4
10		18.8	21.8	24.7	29.3	20.4	21.0	24.8	29.1
12		21.4	23.6	28.7	33.3	22.0	23.7	27.0	32.1

阻燃耐高温补偿电缆参考外径

对数	型 号	GZR-KX-H-FPFP				ZR-KX-HGR
	截面	0.75	1.0	1.5	2.5	0.75	1.0	1.5	2.5
1		9.1	9.7	10.6	12.0	9.7	10.4	11.1	12.2
2		14.6	15.7	17.5	19.8	14.9	15.7	17.2	19.4
3		15.4	16.5	18.7	21.5	15.8	16.6	18.4	21.0
4		17.2	18.7	20.4	23.4	17.2	17.2	20.5	22.9
5		18.7	20.0	22.2	25.6	18.5	19.7	22.4	25.0
7		20.7	22.5	24.7	28.4	20.6	21.8	24.8	27.7
10		22.2	23.9	27.5	30.7	22.1	23.4	26.7	30.0
12		24.7	26.8	30.8	35.1	24.6	26.2	30.2	34.2
13		26.5	28.7	32.0	37.3	26.4	28.0	32.2	36.3
14		27.8	30.2	33.7	39.2	27.7	29.4	33.8	38.3

五、结构尺寸
1、补偿导线、补偿电缆参考外径

类别	对数	0.5mm2		1.0mm2		1.5mm2		2.5mm2
		1/0.8	16/0.20	1/1.13	32/0.20	1/1.38	30/0.25	1/1.78	50/0.25
一般用	1	8.0	8.5	9.0	9.5	10.0	10.5	11.0	11.0
	2	20.0	20.5	20.5	21.0	23.0	23.5	26.0	26.5
	3	20.5	21.0	22.0	22.5	24.0	25.0	27.0	28.5
	4	21.0	21.5	23.5	24.5	26.5	27.0	29.5	30.5
	5	23.0	24.5	25.5	26.5	28.5	29.5	31.5	33.0
	7	25.0	26.5	27.5	28.5	31.0	32.0	35.0	35.5
	8	26.0	28.0	29.5	31.0	33.5	34.5	38.0	38.5
	9	28.0	29.5	32.0	33.5	35.5	37.0	40.5	41.5
	10	30.0	31.0	34.0	35.5	38.0	39.5	43.5	44.5
	12	31.0	32.5	35.0	37.0	39.0	41.5	45.0	46.5
耐热用	1	6.0	6.2	6.7	7.1	7.3	7.7	8.4	8.9
	2	13.5	14.0	16.5	17.0	18.5	19.0	20.5	22.0
	3	14.5	15.0	17.5	19.5	20.0	20.5	22.0	23.5
	4	15.5	16.5	19.0	20.5	21.0	22.0	24.0	25.5
	5	17.0	17.5	20.5	21.5	23.0	24.0	26.0	28.5
	7	19.0	20.0	23.0	24.5	26.0	27.5	29.5	31.5
	8	20.5	21.0	24.5	26.5	27.5	29.0	31.5	33.5
	9	21.5	22.5	25.5	28.0	29.0	31.0	33.0	35.0
	10	22.5	23.5	27.5	29.5	31.0	33.0	34.5	37.0
	12	24.0	25.2	30.0	32.0	33.0	35.0	37.0	40.0

2、本安型补偿导线、补偿电缆参考外径（mm)

线对数	G 一般用				H 耐热用
	0.5mm2	1.0mm2	1.5mm2	2.5mm2	0.5mm2	1.0mm2	1.5mm2	2.5mm2
1	8.5	10.5	11.5	12.5	6.5	7.5	8.0	9.0
2	20.5	21.0	23.5	26.5	14.0	17.5	19.0	22.0
3	21.0	22.5	25.0	28.5	15.0	19.5	20.5	23.5
4	21.5	24.0	27.0	30.0	16.5	20.5	22.5	25.5
5	24.0	26.5	29.5	32.5	17.5	21.5	24.0	28.5
7	26.5	28.5	32.0	35.5	20.0	25.0	27.5	31.5
8	28.0	31.0	34.5	39.0	21.5	26.5	29.5	33.5
9	30.0	33.5	37.0	41.5	22.5	28.0	31.0	35.0
10	31.0	35.0	39.5	44.5	23.5	29.5	32.5	37.0
12	32.5	37.0	41.5	46.5	25.0	31.5	34.5	38.5
